Оптический разветвитель (Fiber Optic Coupler, Splitter) представляет из себя устройство, разделяющее мощность оптического сигнала, передаваемого по оптическому волокну.
Подразделяются по типу волокна, рабочим длинам волн, типам оптических разъемов и по корпусному исполнению.
Для разделения оптической мощности не требуется электропитание, именно поэтому данное устройство является пассивным.
Данная технология изготовления оптических разветвителей (сплиттеров) - планарная, изготавливаются по толстопленочной технологии на кристалле кремния, к торцам которого подстыковываются ленточные оптические волокна.
Планарные разветвители отличаются от сплавных лучшими оптическими параметрами и более высокой надежностью при эксплуатации.
Оптические разветвители используются в контрольно-измерительном оборудовании, в локальных сетях, кабельном телевидение и телекоммуникации.
Характеристики:

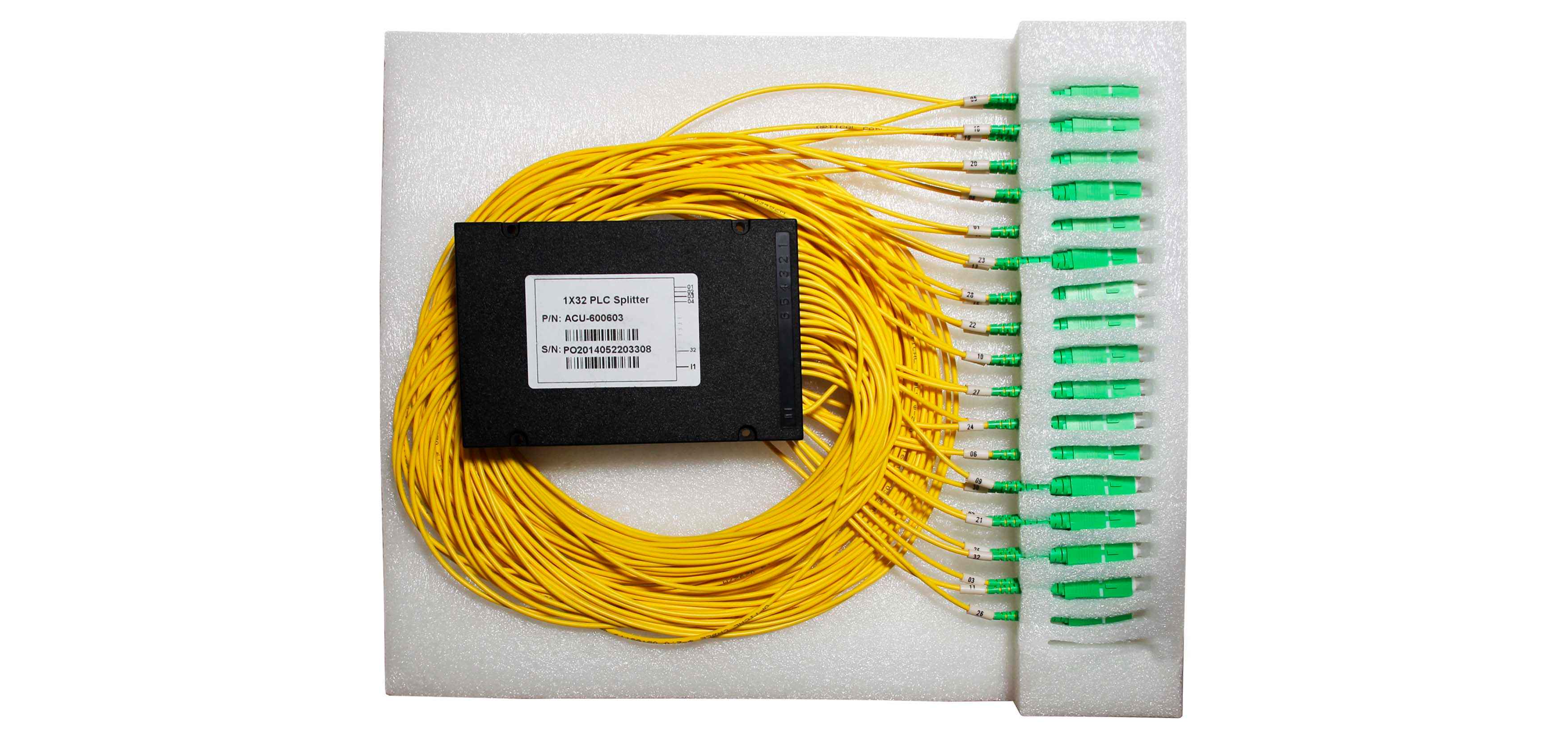

Делитель - 1х32, Одноволоконный
Тип коннекторов - SC APC
Тип волокна - 9/125, 657
Диаметр кабеля - 2 мм
Длина выводов - 2 м
Технология изготовления - PLC (Planar Lightwave Circuit)
Рабочая длина волны - 1260 ~ 1650 нм
Коэффициент деления мощности - 50/50
Относительная влажность (хранение) - 30 ~ 85%
Температура эксплуатации - -40 °C ... +85 °C
Габаритный размер корпуса - 120x80x18 мм
Габариты упаковки - 308х256х47 мм
Вес без упаковки - 373 г
Вес с упаковкой - 517 г

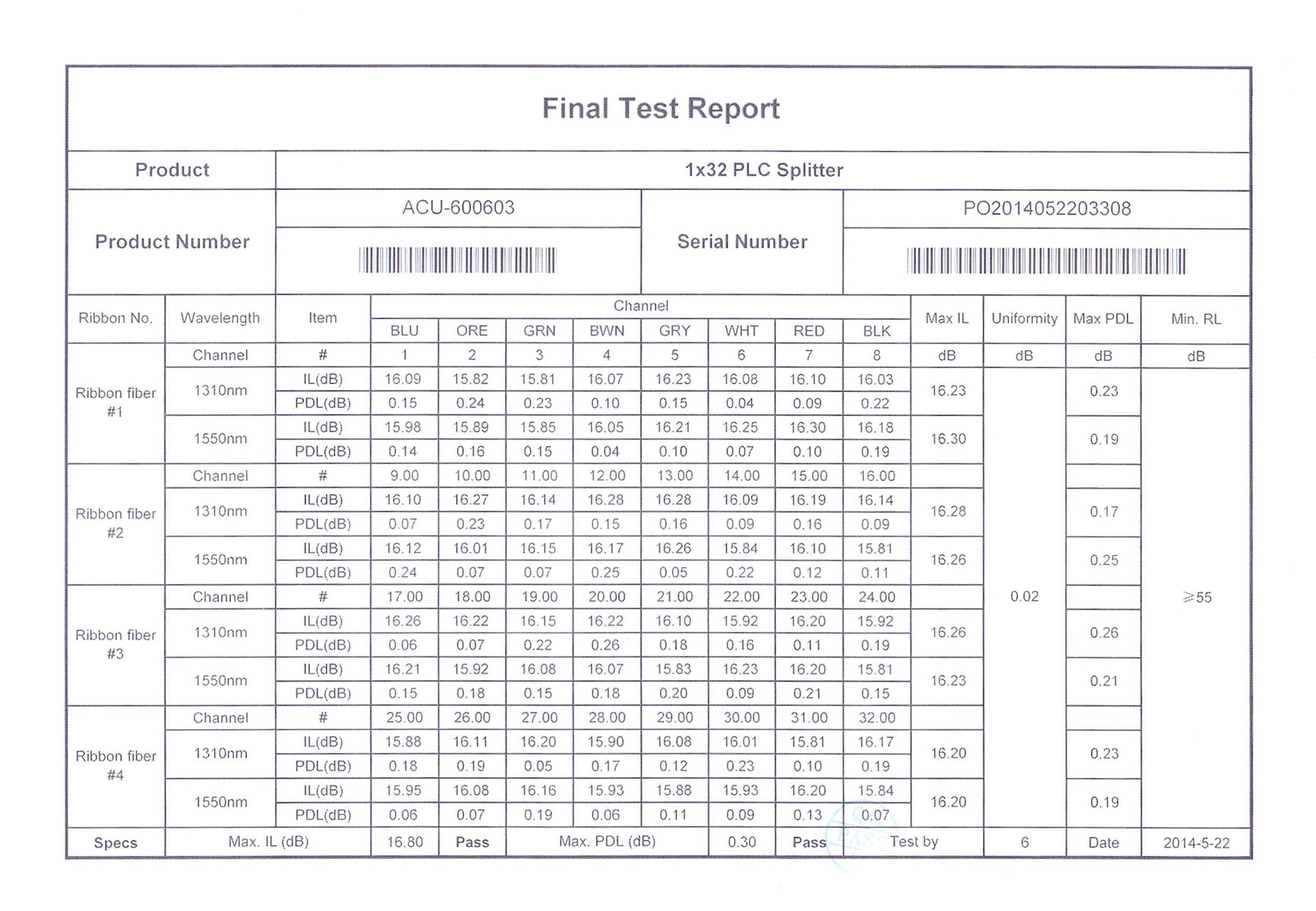

Точные технические характеристики указаны на паспорте сплиттера!
Стандарты:
Соответствует стандарту Telcordia GR-1209-CORE, GR-1221-CORE
Оптические характеристики согласно IEEE 802.3ba (40/100G)
По заказу разветвители можно оконцевать любыми типами коннекторов.
