Муфта МОГ-С-34-1К4845

Полное описание

Номенклатурный номер: 130101-00025

«МОГ-С-34-1К4845» – классическая городская муфта максимальной длины.

Рекомендуется для установки в больших колодцах кабельной канализации связи (ККСр-4, ККСр-5, ККСС), а также в городских коллекторах.

В новых колодцах укладывается на чугунные консоли, установленные на верхушках кронштейнов. В заполненных колодцах ККСр-4 и ККСр-5 может укладываться на консоли КСО-2 или КСО-3, установленные на стенах выше уровня кронштейнов, так, чтобы муфта находилась в промежутке между верхушками кронштейнов и потолком колодца.

Бухты запасов кабелей при этом размещают в углах колодцев ККСр-4 и ККСр-5. В колодцах ККСС бухты запасов оптических кабелей размещают в промежутках между стенкой колодца и кабелями, лежащими на первых местах консолей.

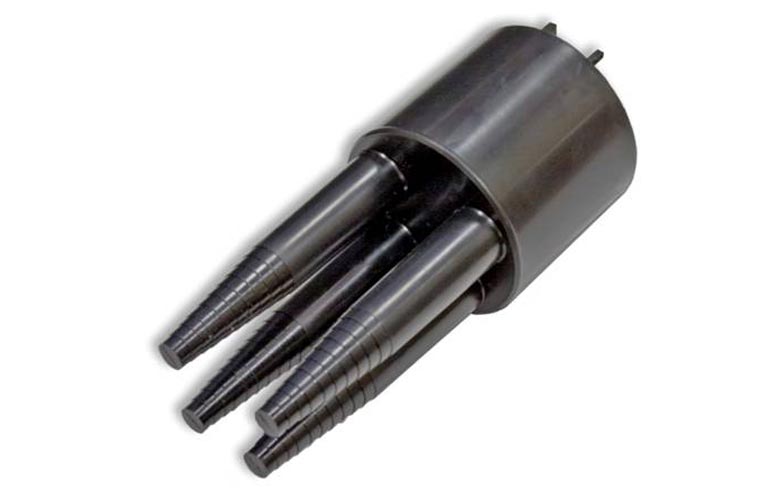

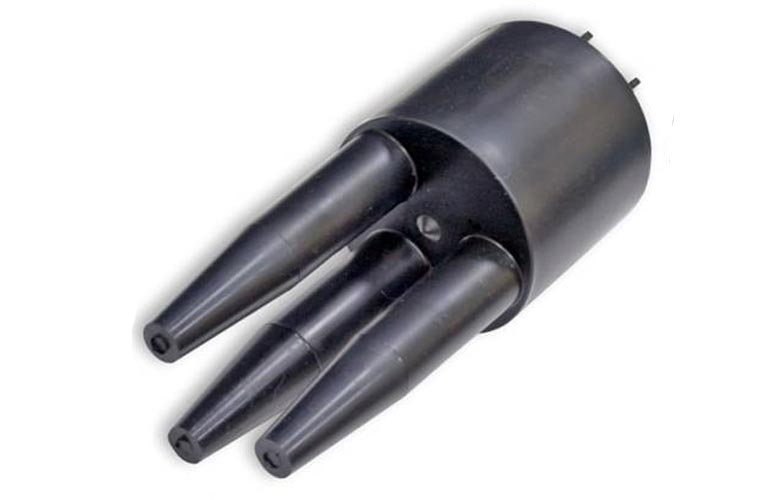

По конструкции муфта является проходной, имеет два оголовника. На одном ого-ловнике – три патрубка, на другом - четыре.

В состоянии поставки все патрубки заглушены. При необходимости муфту можно смонтировать как тупиковую, с вводом кабелей с одной стороны.

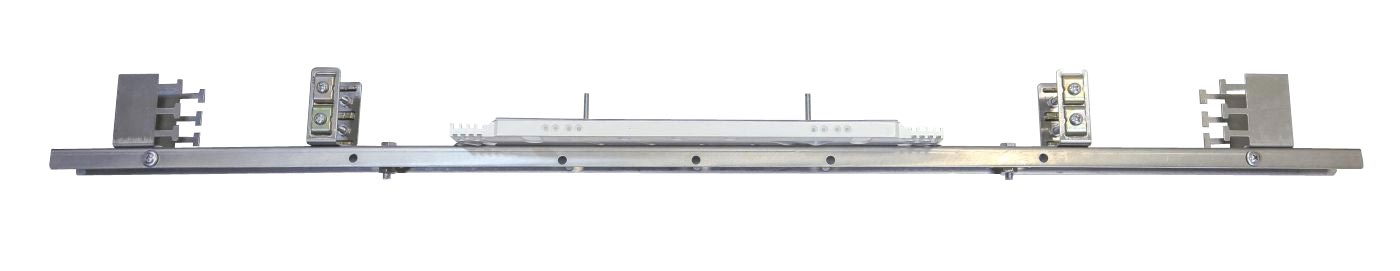

Муфта оснащается лотком из нержавеющей стали. Лоток не только служит опорой для кассет, но и является элементом, через который обеспечивается электрическое соединение металлических элементов кабелей – стальных тросов и брони.

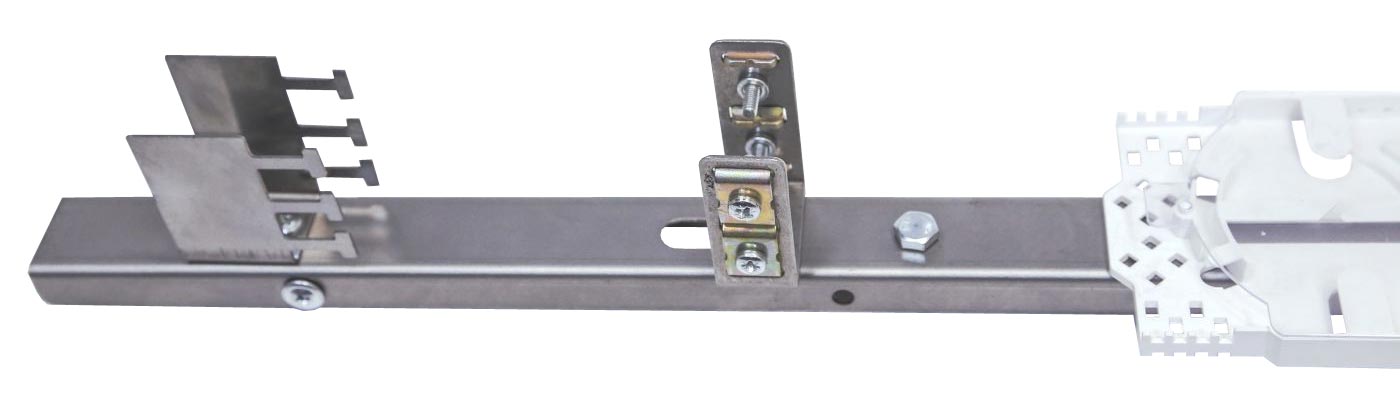

На лотке установлены: два кронштейна для крепления кабелей и два кронштейна для фиксации центральных силовых элементов кабелей.

В базовый комплект муфты включены детали для фиксации и герметизации вводов двух кабелей.

«МОГ-С-34» монтируется в вариантах «прямая муфта с вводом двух кабелей», и «разветвительная муфта» с вводом от трёх до семи кабелей.

Для ввода в муфты третьего, четвёртого, пятого, шестого и седьмого кабелей отдельно поставляются «Комплекты для ввода ОК в МОГ-С, МОГ-У, МОГ-Т».

Для увеличения ёмкости муфты отдельно поставляются «Комплекты кассеты К4845» с гильзами, стяжками и маркерами.

Характеристики

Тип используемых кассет

К48-4525

Максимальное кол-во кассет

3

Ёмкость муфты, сростков

144

Температура эксплуатации, °С

от -40 до +70

Относительная влажность, %

до 100

Усилие сдавливания, кН/100мм.

10

Ударопрочность, Дж

10

Диаметр, мм

90

Длина, мм

1148

Масса, кг

2,3


Комплектация

Лоток стальной

1 шт.

Оголовник с тремя патрубками

1 шт.

Оголовник с четырьмя патрубками

1 шт.

Корпус муфты, труба

1 шт.

Кассета К48-4525 с крышкой

1 шт.

Трубки для корпуса ТУТ 115/35

2 шт.

Трубки для вводов ОК ТУТ 33/8

2 шт.

Трубка продольной герметизации ТУТ 19/5

1 шт.

Хомут автомобильный 12-22 мм

2 шт.

Стяжки

12 шт.

Маркеры 0-9

1 лист

Гильзы ССД КДЗС 4525

50 шт.

Пинцет

1 шт.

Шкурка шлифовальная

1 шт.

Силикагель

1 упак.
