Муфта МТОК-В3/288-8КТ3645-К

Полное описание

Номенклатурный номер: 130103-00827

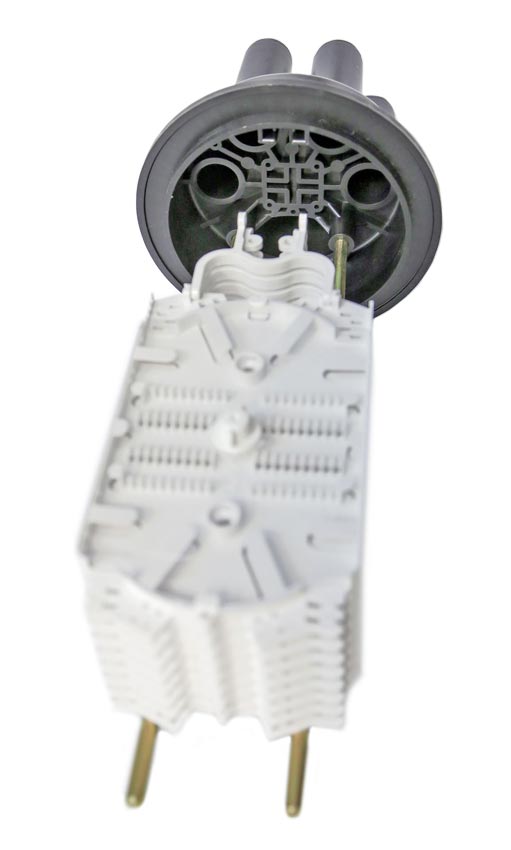

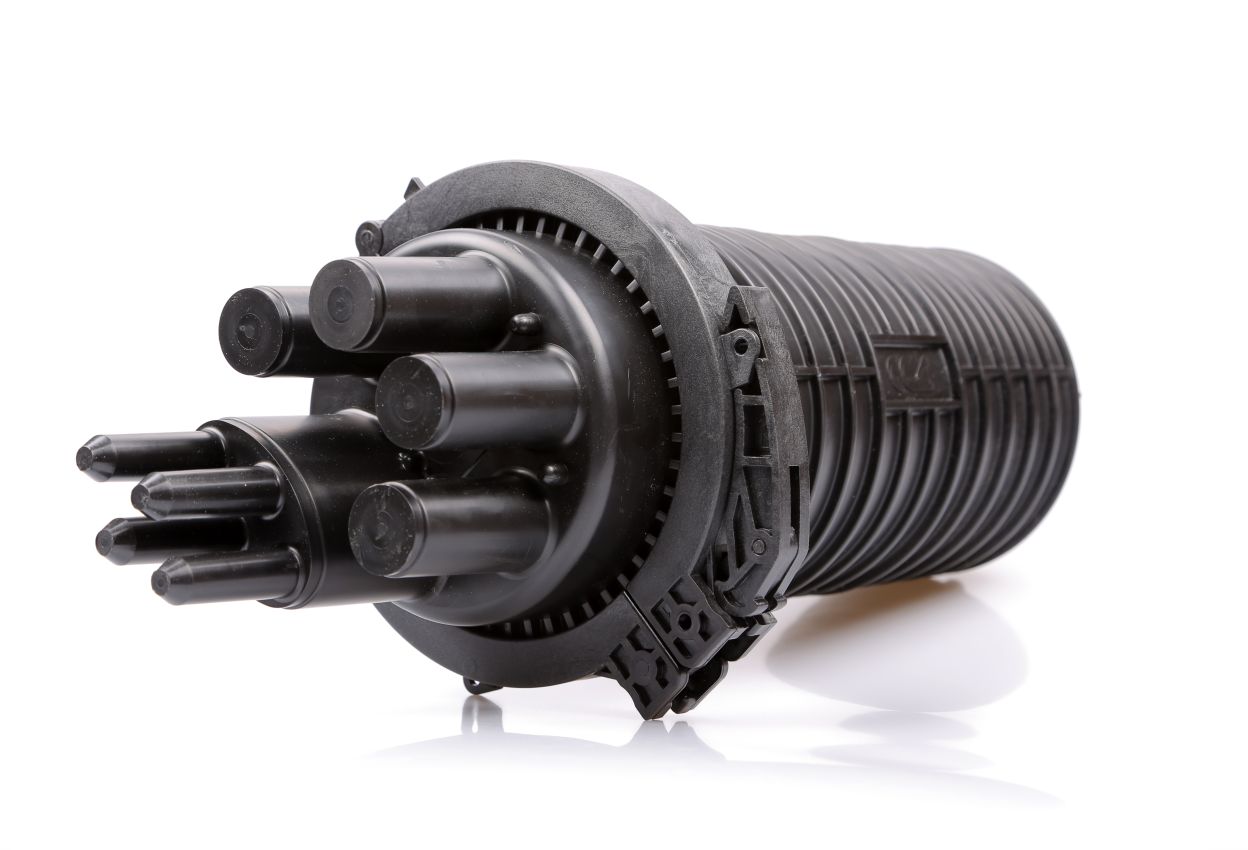

Тупиковая муфта МТОК-В3 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В отличие от  муфты МТОК-В3/216 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».

Общее число вводимых в муфту кабелей может достигать 8 ОК.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Характеристики

Кол-во сварных соединений

288

Тип кассет

КТ-3645

Макс. кол-во кассет

8

Кол-во вводов:

- круглый, до 16 мм

- овальный, до 10 мм/до 25 мм

4/2

Возможность транзита

нет

Герметизация корпуса

Хомут

Герметизация вводов

Спецвводы

Температура эксплуатации ºС

от -60 до +70

Габаритные размеры:

- длина, мм

494

- диаметр, мм

215

Масса, кг

3,3


Комплектация

Корпус (оголовник,кожух, хомут, кронштейн)

1 шт.

Кассета КТ-3645

8 шт.

Гильзы КДЗС 4525

300 шт.

Комплект маркеров и стяжек

1 шт.

Силикагель (пакет)

1 шт.
