Коннектор SC/UPC-SM, 3.0 мм 45°

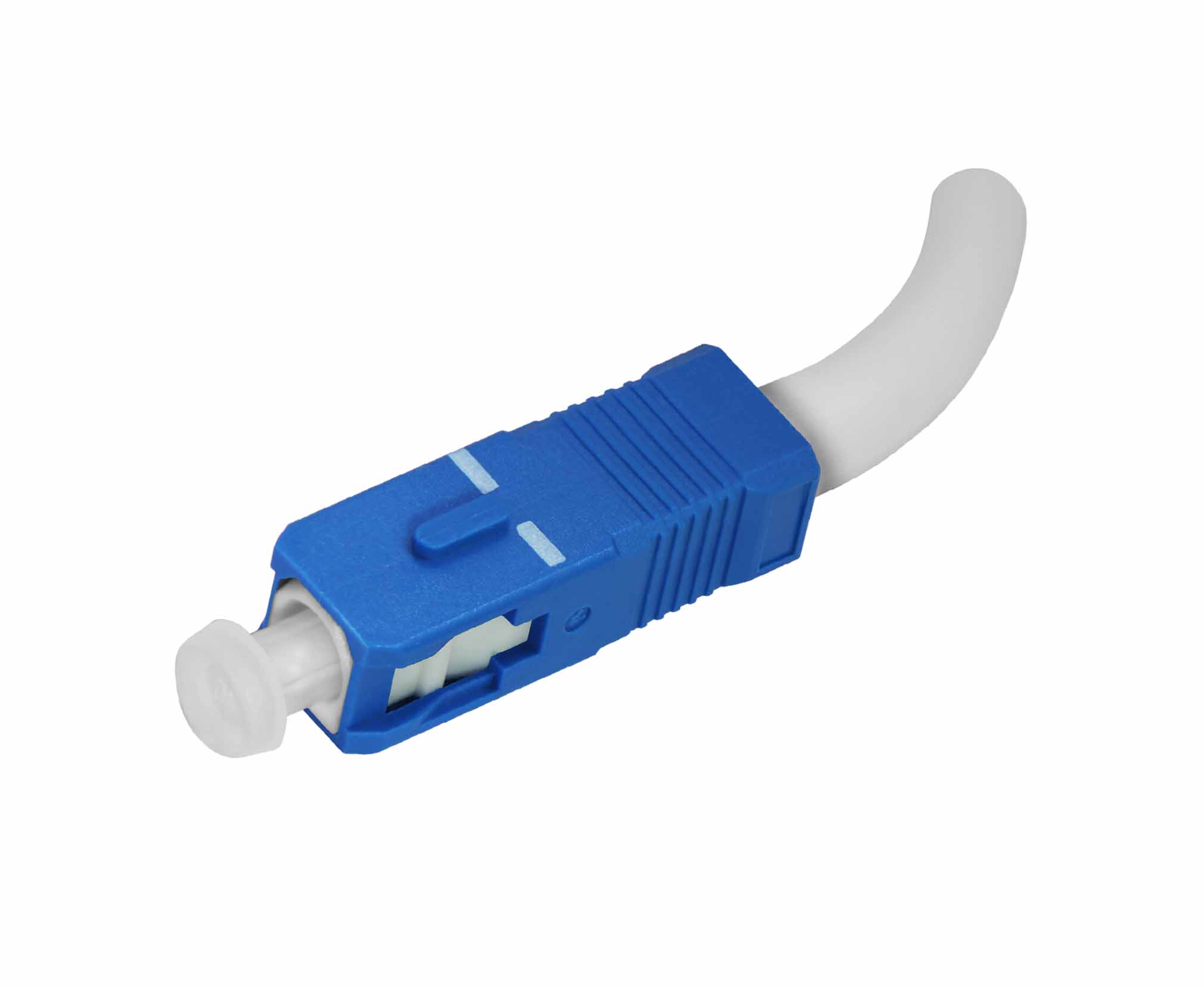

картинка Коннектор SC/UPC-SM, 3.0 мм 45°
Вес
не более 4 гр.
Размер
49х13х8 мм.
Полное описание
Коннектор представляет собой оптический разъем и служит промежуточным звеном
для соединения оптического кабеля и оптической розетки, с последующей передачей сигнала.

Описание:
Конструктив - коннектор SC
Тип разъема - SC
Тип применяемого волокна - SM (одномодовое)
Число соединяемых полюсов - 1/ simplex (SX)
Класс полировки - UPC, PC
Тип крепления волокна в наконечнике - клеевое
Материал корпуса и хвостовика - пластик
Материал феррулы - диоксид циркония
Цвет корпуса и хвостовика - синий и белый
Диаметр выходного отверстия хвостовика - 3 мм.
Диаметр наконечника – 2,5 мм.
Диаметр отверстия – 126 мкм.
Фиксация коннектора в розетке - защелкой
Количество коннекторов в упаковке - 100/200 шт.

Технические характеристики:
Обратные потери: ≥ 55 дБ
Вносимые потери: 0.1∼0.25 дБ
Точность затухания, дБ: ±10%
Рабочий диапазон температур: -20 ∼ +75 °С
Температура хранения: -20 ∼ +75 °С
Влажность: 95% RH
Количество циклов коммутации (мин.): 1000

Состав коннектора:
1. Корпус со вставленной рабочей частью - керамическим цилиндром (феррулой)
    диаметром 2,5 мм.
2. Кольцо для кримпирования.
3. Хвостовик с изгибом 45° для организации мягкого и удобного перехода кабеля в корпус коннектора.

Оптический коннектор определяет характеристики затухания
механического соединения волокон.
Функция коннектора – фиксировать торец оптического волокна
точно по центру оси соединения.

Сечение корпуса имеет прямоугольную форму.
Подключение/отключение коннектора осуществляется поступательным движением
по направляющим и фиксируется защелками.
Керамический наконечник также имеет цилиндрическую форму со скругленным торцом.
Наконечник почти полностью покрывается корпусом и потому менее подвержен загрязнению.
Отсутствие вращательных движений обуславливает более осторожное прижатие наконечников.

В некоторых случаях SC-коннекторы применяются в дуплексном варианте.
На конструкции могут быть предусмотрены фиксаторы для спаривания коннекторов,
или применяться специальные скобы (holder) в цвет коннекторов, для группировки корпусов.
