Полное описание
Дуплексный коннектор представляет собой два симплексных оптических коннектора, соединенные специальной защелкой (holder) и служит промежуточным звеном для соединения оптического кабеля и оптической розетки, с последующей передачей сигнала. Оптический коннектор определяет характеристики затухания механического соединения волокон.
Функция коннектора – фиксировать торец оптического волокна точно по центру оси соединения.
Описание:

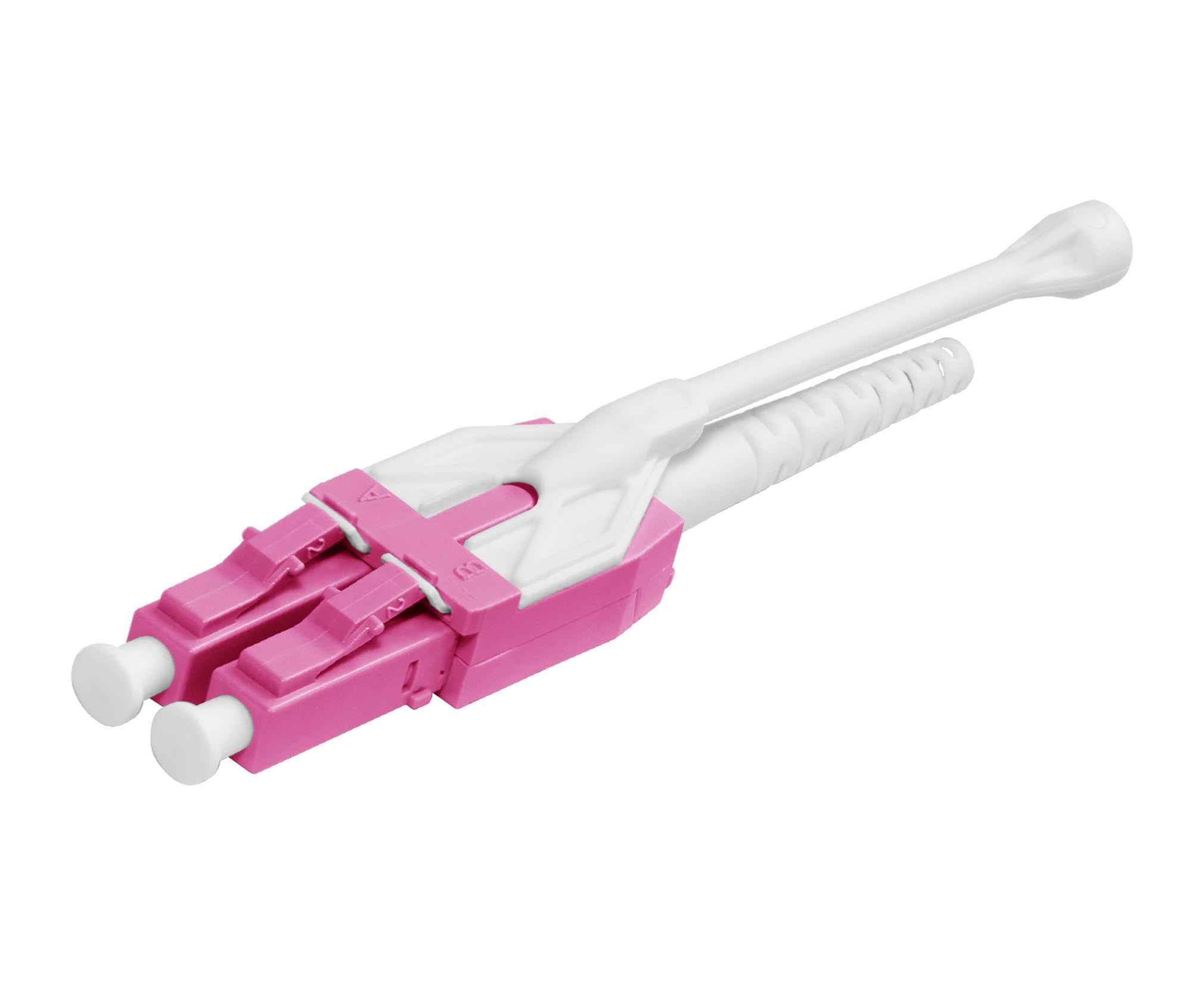

Конструктив - коннектор LC DX (UNIBOOT)
Тип разъема - LC
Тип применяемого волокна - MM (многомодовое)
Число соединяемых полюсов - 2/ Duplex (DX)
Класс полировки - UPC, PC
Тип крепления волокна в наконечнике - клеевое
Материал корпуса и хвостовика - термопластик
Материал феррулы - керамика
Цвет корпуса и хвостовика - маджента (MAGENTA) и белый
Диаметр выходного отверстия хвостовика - 2 мм.
Диаметр наконечника – 1,25 мм.
Диаметр отверстия – 125-126 мкм.
Фиксация коннектора в розетке - защелкой (аналогично RJ-45)
Количество коннекторов в упаковке - 100/200 шт.
Технические характеристики:
Обратные потери: ≥ 55 дБ
Вносимые потери: ≤ 0,10 дБ
Точность затухания, дБ: ±10%
Рабочий диапазон температур: -20 ∼ +75 °С
Температура хранения: -40°С ∼ +80 °С
Влажность: 95% RH
Количество циклов коммутации (мин.): 1000
Особенности:
Высокая концентрация при использовании
Перестраиваемость
Совместимость с Telcordia, ANSI/EIA/TIA, IEC
Разъемы совместимы со всеми стандартами NTT-FC
Соответствует стандарту IEC 61754-20
Область применения:
Gigabit Ethernet
FTTH
Телекоммуникационные сети
Базовые инсталляции
Многопортовые оптические системы

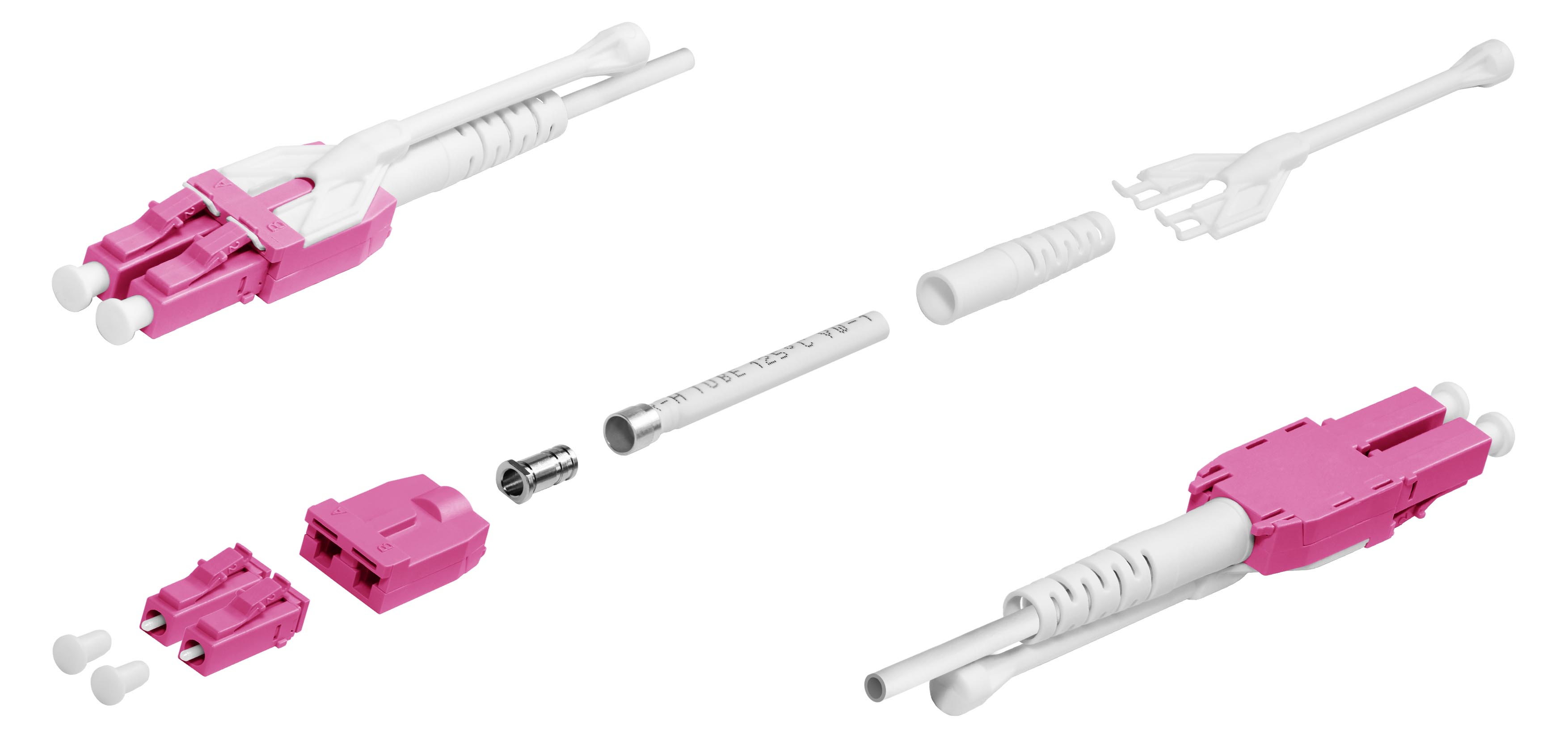

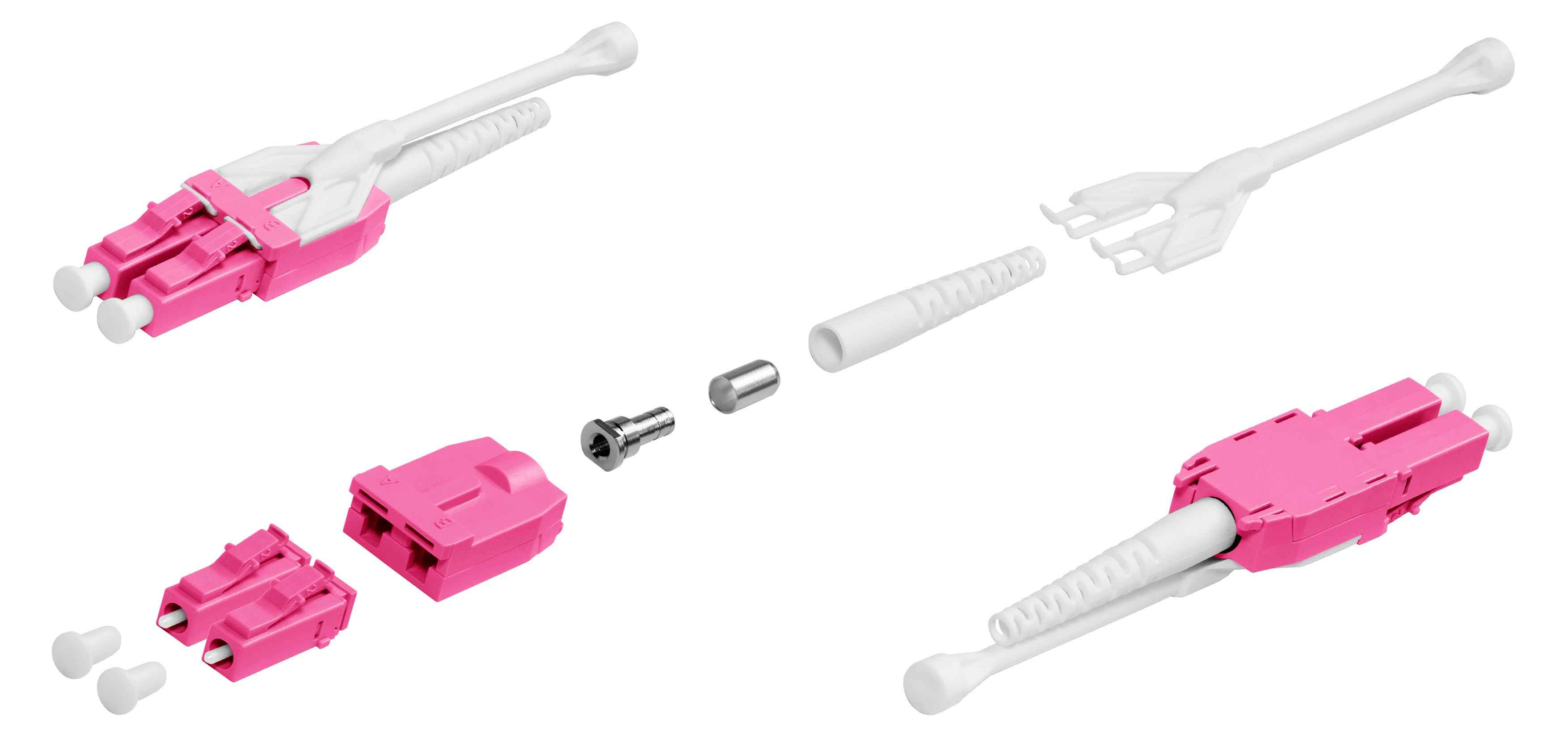

Состав коннектора:
1. Корпус со вставленной рабочей частью - керамическим цилиндром (феррулой) диаметром 1,25 мм. -2шт.
2. Гильза для кримпирования - 1шт.
3. Рюмка фиксации -1шт.
3. Дуплексный корпус (holder) - 1шт.
4. Хвостовик для организации мягкого и удобного перехода кабеля в корпус коннектора - 1шт.
5. Рукоятка для удобного ввода и извлечения коннектора - 1шт.
Подключение/отключение коннектора осуществляется поступательным движением по направляющим и фиксируется защелками.
Отсутствие вращательных движений обуславливает более осторожное прижатие наконечников.
Данный коннектор позволяет увеличить компактность портов активного оборудования, патч-панелей и настенных розеток в два раза по сравнению со стандартными коннекторами, скажем, SC, без каких-либо компромиссов с качеством.
Ферул - керамический сердечник диаметром 1,25 мм, не связанный с пластмассовым корпусом может вращаться в коннекторе, последовательно занимая шесть позиций, что позволяет добиваться прямых потерь <0,1 дБ.
Разъем разработан американской компанией Lucent Technologies.
Его главное преимущество в компактности.
