Коннектор представляет собой оптический разъем и служит промежуточным звеном для соединения оптического кабеля и оптической розетки, с последующей передачей сигнала.
Оптический коннектор определяет характеристики затухания механического соединения волокон.
Функция коннектора – фиксировать торец оптического волокна точно по центру оси соединения.
Описание:

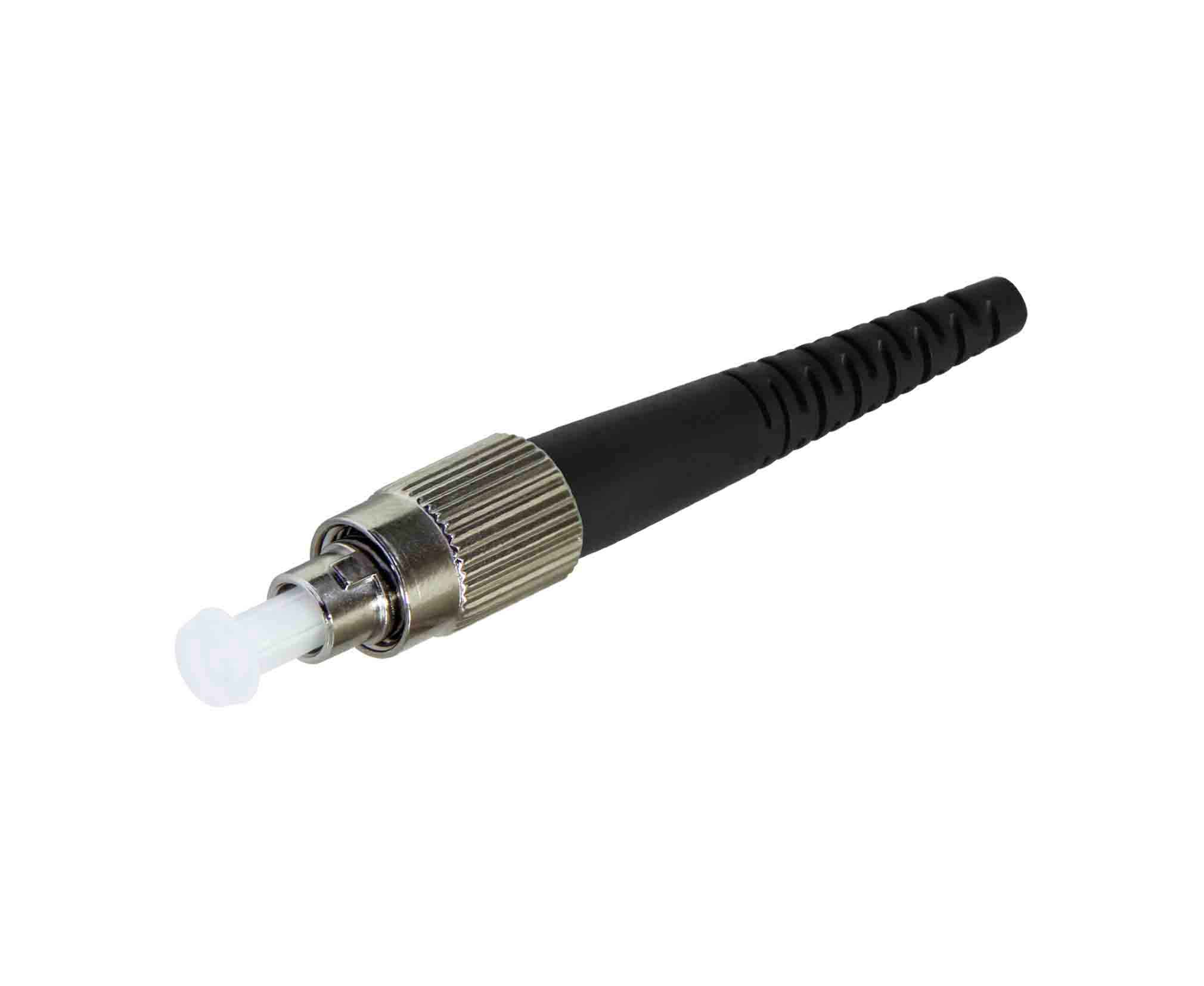

Конструктив - коннектор FC
Тип разъема - FC
Тип применяемого волокна - MM (многомодовое)
Класс полировки - UPC, PC
Число соединяемых полюсов - 1/ simplex (SX)
Тип крепления волокна в наконечнике - клеевое
Диаметр наконечника - 2,5 мм.
Диаметр отверстия - 125-126 мкм.
Диаметр выходного отверстия хвостовика - 2 мм.
Фиксация коннектора в розетке - резьбовое (накидной гайкой)
Материал феррулы - диоксид циркония
Материал корпуса - сплав цинка
Материал хвостовика - резина
Цвет корпуса - стальной
Цвет хвостовика - черный
Количество коннекторов в упаковке - 100/200 шт.
Технические характеристики:
Вносимые потери: ≤ 0,25 дБ
Точность затухания, дБ: ±10%
Рабочий диапазон температур: -30 ∼ +75 °С
Температура хранения: -40 ∼ +80 °С
Влажность: 95% RH
Количество циклов коммутации (мин.): 1000
Особенности:
Совместимость с IEC 61 754-143, TIA/EIA, NTT, спецификациям Belcore
Коррозийно-резистентный корпус
Высокая надежность
Устойчивость к вибрации и одиночным ударам
Область применения:
Кабельные системы, CATV, LAN, WAN
Медицинское и контрольно-измерительное оборудование
Телекоммуникационные и бортовые сети

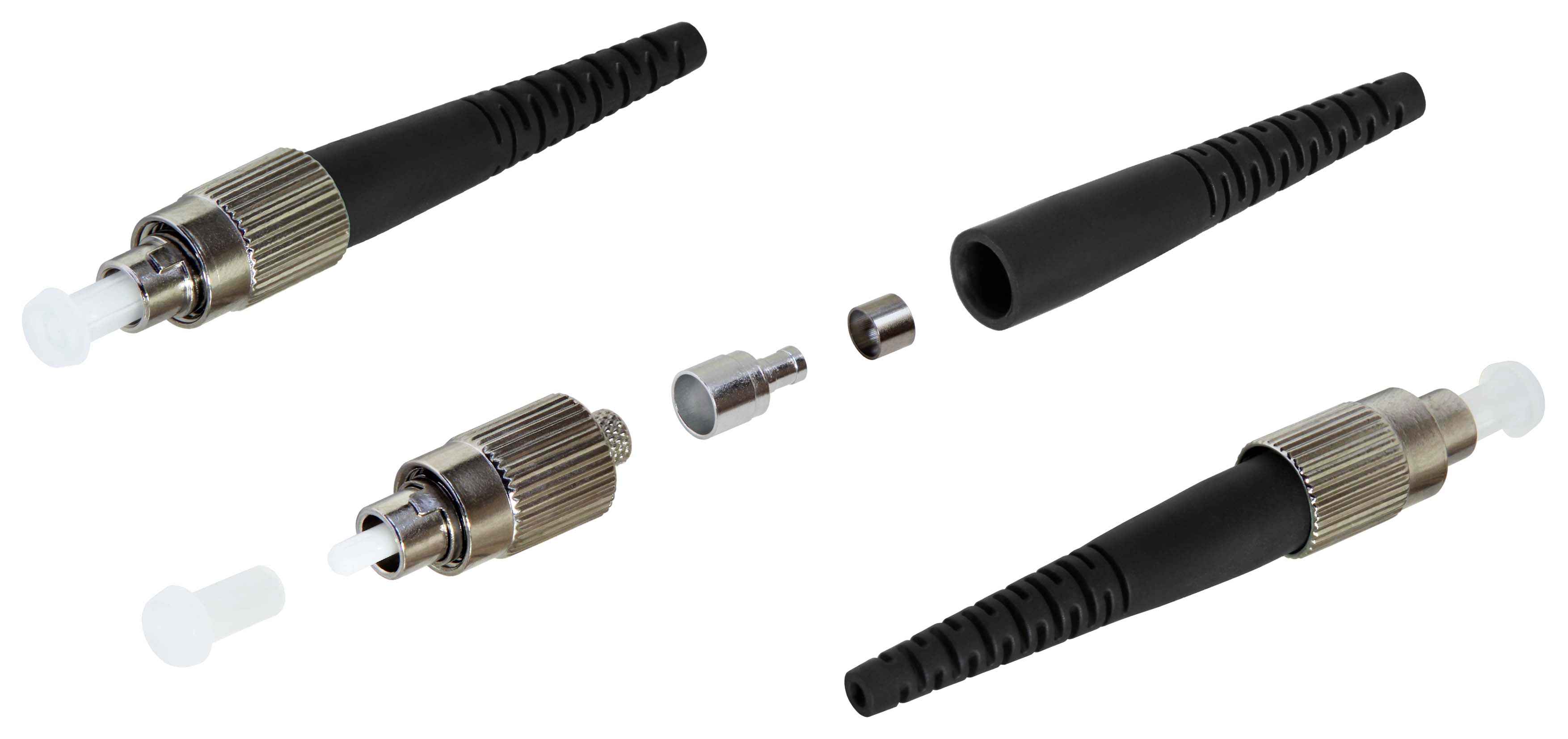

Состав коннектора:
1. Металлический корпус со вставленной рабочей частью - керамическим цилиндром (феррулой) диаметром 2,5 мм.
2. Кольцо для кримпирования.
3. Хвостовик для организации мягкого перехода кабеля в корпус коннектора.
Коннекторы FC были разработаны специалистами компании NTT.
Аббревиатура данного коннектора происходит от английского Fiber Connector.
Благодаря прочному соединению применяется на движущихся объектах и при сильной вибрации.
