Коннектор представляет собой оптический разъем и служит промежуточным звеном для соединения оптического кабеля и оптической розетки, с последующей передачей сигнала.
Оптический коннектор определяет характеристики затухания механического соединения волокон.
Функция коннектора – фиксировать торец оптического волокна точно по центру оси соединения.
Описание:
Конструктив - коннектор E2000
Тип разъема - E2000
Тип применяемого волокна - SM (одномодовое)
Число соединяемых полюсов - 1/ simplex (SX)
Тип крепления волокна в наконечнике - клеевое
Диаметр наконечника - 2,5 мм.
Диаметр отверстия - 126 мкм.
Диаметр выходного отверстия хвостовика - 0.9 мм.
Фиксация коннектора в розетке - защелкой
Материал феррулы - диоксид циркония
Материал корпуса - пластик
Материал хвостовика - резина
Цвет корпуса - зеленый
Цвет хвостовика - зеленый
Количество коннекторов в упаковке - 100/200 шт.
Технические характеристики:
Вносимые потери: 0.1 ∼ 0.25 дБ
Обратные потери: ≥ 55 дБ
Точность затухания, дБ: ±10%
Рабочий диапазон температур: -20 ∼ +75 °С
Температура хранения: -20 ∼ +75 °С
Влажность: 95% RH
Количество циклов коммутации (мин.): 1000

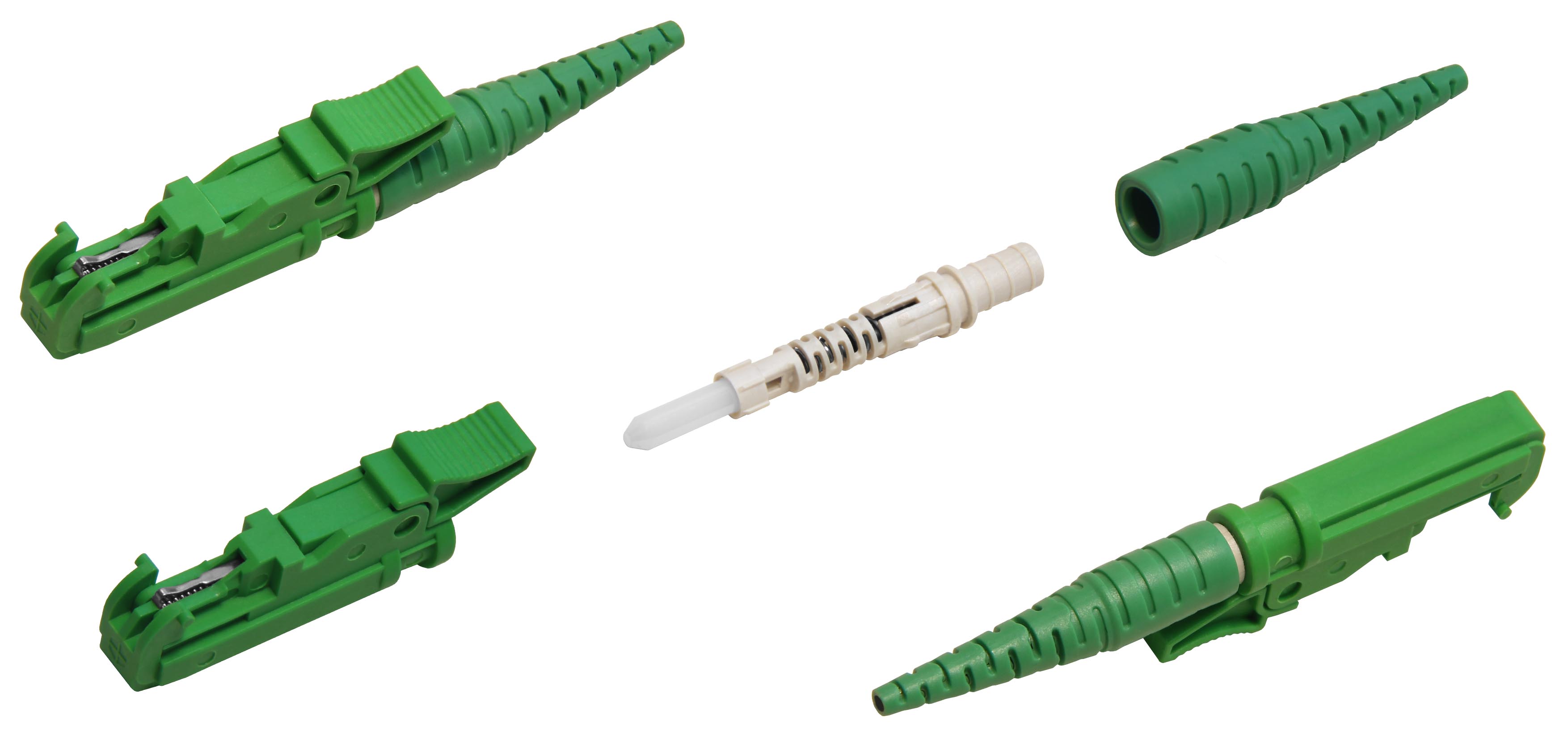

Состав коннектора:
1. Корпус
2. Вставная рабочая часть - керамический цилиндр (феррула) диаметром 2,5 мм.
3. Хвостовик для организации мягкого перехода кабеля в корпус коннектора.
Сечение корпуса имеет прямоугольную форму.
Подключение/отключение коннектора осуществляется поступательным движением по направляющим и фиксируется защелками.
Керамический наконечник также имеет цилиндрическую форму со скругленным торцом.
Наконечник полностью покрывается корпусом и потому менее подвержен загрязнению.
Отсутствие вращательных движений обуславливает более осторожное прижатие наконечников.
