TELCORD FK-D-IN/OUT-503-2-HFFR-BK Оптический кабель распределительный (Distribution), универсальный (IN/OUT), МM50(ОМ3), 2 волокна, HFFR, цвет черный

картинка TELCORD FK-D-IN/OUT-503-2-HFFR-BK Оптический кабель распределительный (Distribution),  универсальный (IN/OUT), МM50(ОМ3), 2 волокна, HFFR, цвет черный
Вес
1 метр кабеля - 13 г.
Размер
150х150х10 мм.
Артикул Название Количество
FK-D-IN/OUT-503-2-HFFR-BK TELCORD FK-D-IN/OUT-503-2-HFFR-BK Оптический кабель распределительный (Distribution), универсальный (IN/OUT), МM50(ОМ3), 2 волокна, HFFR, цвет черный Добавить в корзину
Полное описание

Применение
Полностью диэлектрический кабель с плотным буфером, распределительный, с возможностью непосредственного подключения разъемов.
Используется для стационарной прокладки магистральных кабельных подсистем, а также в рамках локальных сетей внутри и вне помещений.
Поддерживает передачу данных на короткие и средние расстояния.
Пригоден для прокладки в стояках и кабельных каналах.

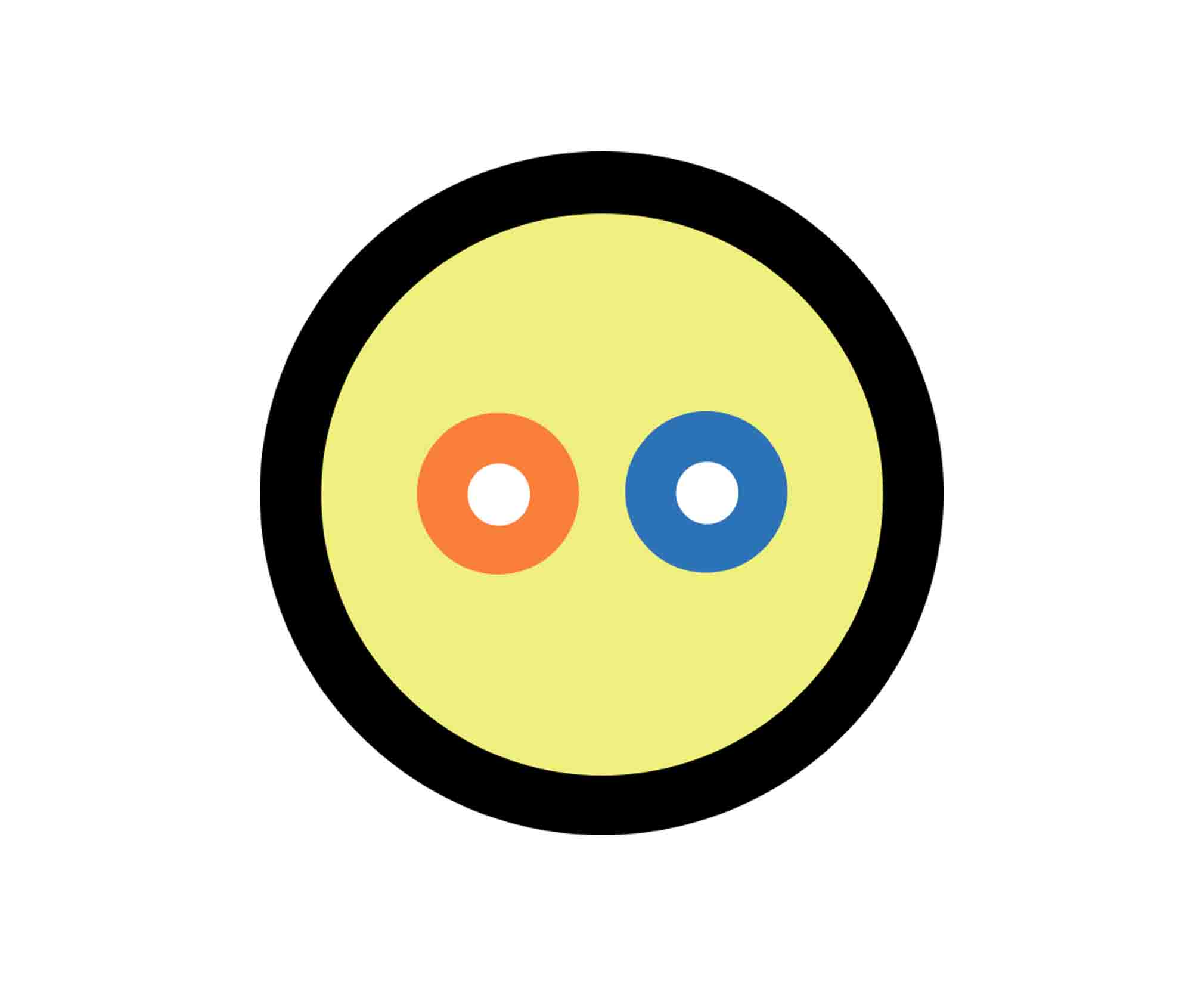

Описание конструкции и материалов
Волоконно-оптический кабель с плотным буфером (tight buffer).
Содержит 2 волокна в буферном покрытии (LSZH) внешним диаметром 0,9 мм.
Конструкция усилена гидроизолирующими упрочняющими арамидными нитями и защищена внешней оболочкой из безгалогенного огнестойкого компаунда, исполнение "нг-HF" (HFFR).
Материал внешней оболочки выполнен в черном цвете и устойчив к воздействию УФ излучения.


Технические характеристики

Количество волокон

2 волокна

Диаметр кабеля

4.0 мм

Вес 1 км кабеля

23 кг

Мин. радиус изгиба (монтаж)

90 мм

Мин. радиус изгиба (эксплуатация)

45 мм

Макс. Растягивающее усилие (монтаж)

900 Н

Макс. Растягивающее усилие (эксплуатация)

600 Н

Раздавливающее усилие

200 Н/см

Ударопрочность

1,5 Н•м

Изгибоустойчивость

300 циклов

Температура эксплуатации

–40°C – +75°C

Стандартная упаковка (метраж)

2000 м




Характеристики многомодового (MM) волокна согласно IEC 60793(1)

Параметр

62.5/125 μм

50/125 μм

Ед. изм.

Шифр в партномере и названии

62 (OM1)

50 (OM2)

503 (OM3)

504 (OM4)



Категория характеристик по ISO/IEC 11801

OM1

OM2(2)

OM3(3)

OM4(4)

-

Затухание (свободный буфер) на волне:





дБ/км

850 нм

≤ 3,2

≤ 2,8

1300 нм

≤ 1,0

≤ 0,9

Затухание (плотный буфер) на волне:





дБ/км

850 нм

≤ 3,5

≤ 3,0

1300 нм

≤ 1,0

≤ 1,0

Коэффициент широкополосности(5) на волне:









МГц•км

850 нм

≥ 200

≥ 500(6)

≥ 1500

≥ 3500

1300 нм

≥ 600

≥ 800(6)

≥ 500

≥ 500

Эффективная полоса пропускания на волне:









МГц•км

850 нм

≥ 2000

≥ 4700(7)

Расстояние передачи(8) на волне 850/1300 нм:









метр

для 1 Гбит/с

220/550

550/950

970/300

1040/600

для 10 Гбит/с

33/300

82/450

300/300

550/300

для 40/100 Гбит/с

100/–

150/–

Числовая апертура

0,275±0,015

0,20±0,015



Диаметр сердцевины

62,5±3

50±2,5

μм

Диаметр оболочки

125±2

125±1

μм

Некруглость сердцевины

≤ 5

≤ 4

%

Некруглость оболочки

≤ 1

≤ 0,7

μм

Неконцентричность сердцевина/оболочка

≤ 1,5

≤ 1,5



Диаметр покрытия

245±10

245±10

μм

Тестовое усилие на разрыв

≥ 0,7

≥ 0,7

ГН/м2


Соответствует стандартам ISO-9001, TIA/EIA 455 и IEC 60754, 60794
Оптические характеристики согласно ISO/IEC 11801
Тест огнестойкости: IEC 60332-33

1) Спецификации на другие категории многомодового волокна доступны по запросу.
2) Согласно IEC 60793-2-10_A1a.1 и TIA 492AAAB.
3) Согласно IEC 60793-2-10_A1a.2 и TIA 492AAAC, линия 100 метров для 40/100 GbE (IEEE 802.3ba).
4) Согласно IEC 60793-2-10_A1a.3 и TIA 492AAAD, линия 150 метров для 40/100 GbE (IEEE 802.3ba).
5) Тестирование согласно IEC 60794-1-41 и TIA/EIA 455-204.
6) По запросу доступно так же оптимизированное волокно OM2e(+) 600/1200 МГц•км (850/1300 нм).
7) Тестирование согласно TIA 492AAAD.
8) Гарантированное значение. Возможны большие расстояния передачи.
