FK-D-IN/OUT-9-48-HFFR Оптический кабель распределительный (Distribution), универсальный (IN/OUT), SM (G.652D), 48 волоконный

картинка FK-D-IN/OUT-9-48-HFFR Оптический кабель распределительный (Distribution), универсальный (IN/OUT), SM (G.652D), 48 волоконный
Вес
1 км кабеля 157 кг
Размер
1000 м
Полное описание
Применение
Полностью диэлектрический кабель с плотным буфером, распределительный,
с возможностью непосредственного подключения разъемов.
Используется для стационарной прокладки магистральных кабельных подсистем,
а также в рамках локальных сетей внутри и вне помещений.
Поддерживает передачу данных на короткие и средние расстояния.
Пригоден для прокладки в стояках и кабельных каналах.

Описание конструкции и материалов

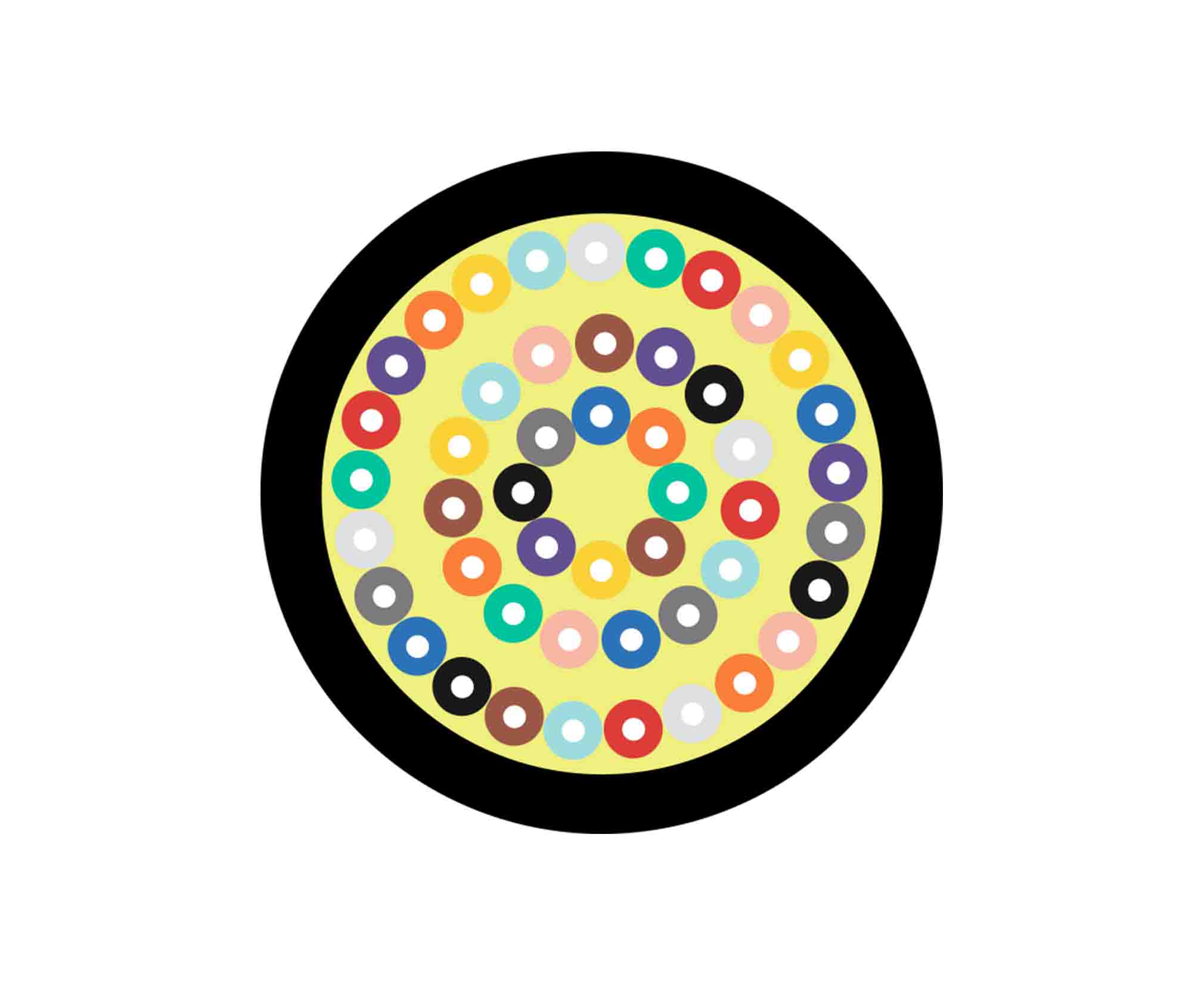

Волоконно-оптический кабель с плотным буфером (tight buffer).
Содержит 48 волокон в буферном покрытии (LSZH) внешним диаметром 0,9 мм.
Волокна свиты вокруг диэлектрического центрального силового элемента*.
Конструкция усилена гидроизолирующими упрочняющими арамидными нитями и защищена
внешней оболочкой из огнестойкого малодымного безгалогенного компаунда (LSZH).
Материал внешней оболочки выполнен в черном цвете и устойчив к воздействию УФ излучения.

Наличие силового элемента в кабеле уточняйте у менеджеров!!!


Технические характеристики

Количество волокон

48 волокон

Диаметр кабеля

10.5 мм

Вес 1 км кабеля

157 кг

Мин. радиус изгиба (монтаж)

256 мм

Мин. радиус изгиба (эксплуатация)

135 мм

Макс. Растягивающее усилие (монтаж)

1500 Н

Макс. Растягивающее усилие (эксплуатация)

900 Н

Раздавливающее усилие

400 Н/см

Ударопрочность

1,5 Н•м

Изгибоустойчивость

250 циклов

Температура эксплуатации

-40°С - +65°С

Стандартная упаковка (метраж)

1000 м


  *) Силовой элемент предусмотрен в кабелях, имеющих восемь
  или более оптических волокон.


Характеристики одномодового (SM) волокна согласно ITU-T(1)

Параметр

9/125 OS1 G.652B

9/125 OS2 G.652D

Нечувствительное к изгибам

Ед. изм.

(bend-insensitive)

9/125 OS2 G.657A1

9/125 OS2 G.657A2

Шифр в партномере и названии

9 (OS1)

9 (OS2)

9А1 (OS2)

9А2 (OS2)



Затухание (свободный буфер) на волне:





дБ/км

1310 нм

≤ 0,34

≤ 0,35

1383 нм

–

≤ 0,31

1550 нм

≤ 0,21

≤ 0,22

1625 нм

≤ 0,25

Затухание (плотный буфер) на волне:





дБ/км

1310 нм

≤ 0,40

≤ 0,40

1383 нм

–

≤ 0,38

1550 нм

≤ 0,28

≤ 0,30

1625 нм

≤ 0,40

Хроматическая дисперсия в диапазоне:









пс/ нм•км

1285 – 1330 нм

≤ 3,5

≤ 3,5

≤ 3,5

≤ 3,5

1530 – 1565 нм

≤ 18

≤ 18

≤ 18

≤ 18

1565 – 1625 нм

≤ 22

≤ 22

≤ 22

≤ 22

Длина волны нулевой дисперсии

1312±12

1312±12

1312±12

1312±12

нм

Диаметр модового пятна на волне:









μм

1310 нм

9,2±0,4

9,2±0,4

8,9±0,4

8,9±0,4

1550 нм

10,4±0,6

10,4±0,6

9,9±0,5

9,9±0,5

Длина волны отсечки в кабеле

≤ 1260

≤ 1260

≤ 1260

≤ 1260

нм

Значение ПМД в волокне

≤ 0,2

≤ 0,2

≤ 0,2

≤ 0,2

пс/км

Диаметр оболочки

125,0±0,7

125,0±0,7

125,0±0,7

125,0±0,7

μм

Неконцентричность сердцевина/оболочка

≤ 0,5

≤ 0,5

≤ 0,5

≤ 0,5

μм

Некруглость оболочки

≤ 1,0

≤ 1,0

≤ 1,0

≤ 1,0

%

Диаметр покрытия

245±5

245±5

245±5

245±5

μм

Тестовое усилие на разрыв

≥ 0,7

≥ 0,7

≥ 0,7

≥ 0,7

ГН/м2

Потери на макроизгибе(2)при 1550/1625 нм:









дБ

10 изгибов радиусом 15 мм

-

-

0,25/1,0

0,03/0,1

1 изгиб радиусом 10 мм

-

-

0,75/1,5

0,1/0,2

1 изгиб радиусом 7,5 мм

-

-

-

0,5/1,0


 1) Спецификации на другие категории одномодового волокна доступны по запросу.
 2) Тестирование согласно IEC 60793-1-47.


Соответствует стандартам ISO-9001, TIA/EIA 455 и IEC 60754, 60794
Оптические характеристики согласно ISO/IEC 11801
Тест огнестойкости: IEC 60332-33


1) Согласно IEC 60793-2-10_A1a.1 и TIA 492AAAB.

2) Согласно IEC 60793-2-10_A1a.2 и TIA 492AAAC,
линия 100 метров для 40/100 GbE (IEEE 802.3ba).

3) Согласно IEC 60793-2-10_A1a.3 и TIA 492AAAD,
линия 150 метров для 40/100 GbE (IEEE 802.3ba).

4) Тестирование согласно IEC 60794-1-41 и TIA/EIA 455-204.

5) Тестирование согласно TIA 492AAAD.

6) Гарантированное значение. Возможны большие расстояния передачи.


Информация для заказа:
FK-D-IN/OUT-9-48-HFFR-BK Оптический кабель распределительный (Distribution),
универсальный (IN/OUT), SM (G.652D), 48 волокон, HFFR, черный
