Номенклатурный номер: 130103-00071

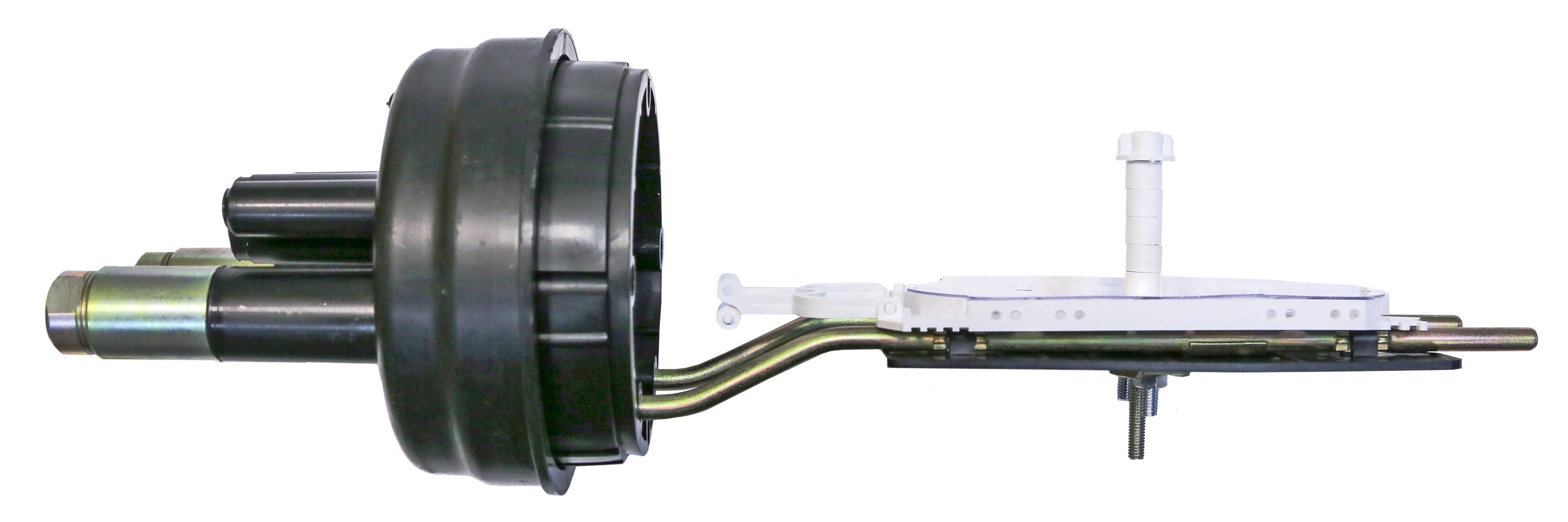

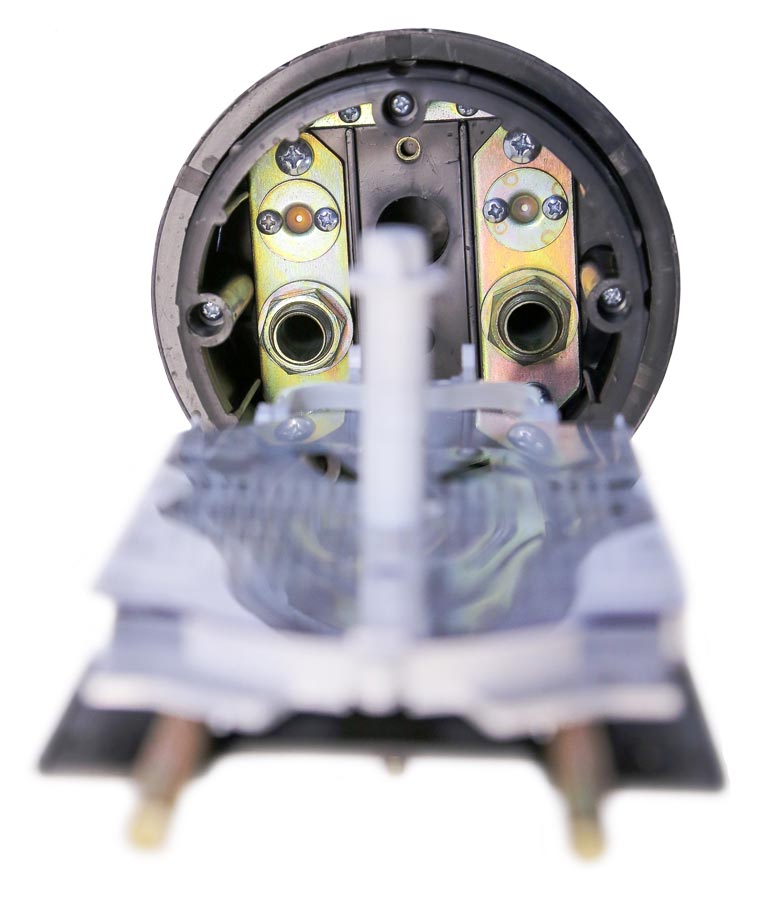

Компания «СВЯЗЬСТРОЙДЕТАЛЬ», основной российский производитель оптических муфт, продолжает производство магистральных оптических муфт МТОК-А1. Муфты представляют собой модернизированный вариант широко распространённой муфты МТОК 96-О1-IV. В новой муфте используются те же детали корпуса, кронштейн, подкассетник и кабельные вводы №7. Но кассета изменилась. Теперь на ней не 32 места для КДЗС, а 36. Соответственно увеличилась до 216 сварок и общая ёмкость муфты. Особенности:
· муфта предназначена для сращивания подземных ОК с бронёй из стальных проволок; · может устанавливаться в колодцах и котлованах; · муфта имеет три патрубка для ввода ОК и три малых патрубка для вывода проводов заземления (КИП); · монтируется в вариантах «прямая муфта с вводом двух кабелей» и в варианте «разветвительная муфта с вводом трёх кабелей»; · корпус муфты и вводы кабелей герметизируются трубками ТУТ с подклеивающим слоем; · внутренние элементы муфты полностью соответствуют требованиям «Правил» 2006 г.; · муфты поставляются с двумя установленными кабельными вводами №7; · для сращивания двух подземных бронированных кабелей поставляется типоразмер 130103-00071. Муфта МТОК-А1/216-1КТ3645-К-77; · в базовом комплекте муфты одна кассета с гильзами КДЗС и два кабельных ввода; · для ввода в муфты третьего кабеля отдельно поставляются кабельные вводы №7; · для увеличения ёмкости муфты отдельно поставляются «Комплекты кассеты КТ3645» с гильзами, стяжками, маркерами и поворотными кронштейнами; · для вывода из муфт проводов отдельно поставляется «Комплект провода заземления»; · для оборудования подземного скрытого КИП поставляется «Контейнер проводов заземления»; · для защиты оптической муфты при установке её в котлованах отдельно поставляются защитные муфты МЧЗ или МПЗ (выбираются по типу грунта); · во всех вариантах установки защитные муфты заливаются вспенивающимся герметиком; · для установки муфты в новых колодцах отдельно поставляется «Кронштейн для установки тупиковых муфт в колодцах»; · для установки муфт в заполненных колодцах, под потолком, поставляются консоли типа КСО с крепежом; · для установки кабельных вводов отдельно поставляется «Ключ для монтажа МТОК; · для организации рабочего места для монтажа отдельно поставляются кронштейны и струбцины; · имеются инструкции по монтажу, как самой оптической муфты, так и кассеты типа КТ3645 и муфт защитных. Характеристики
|
