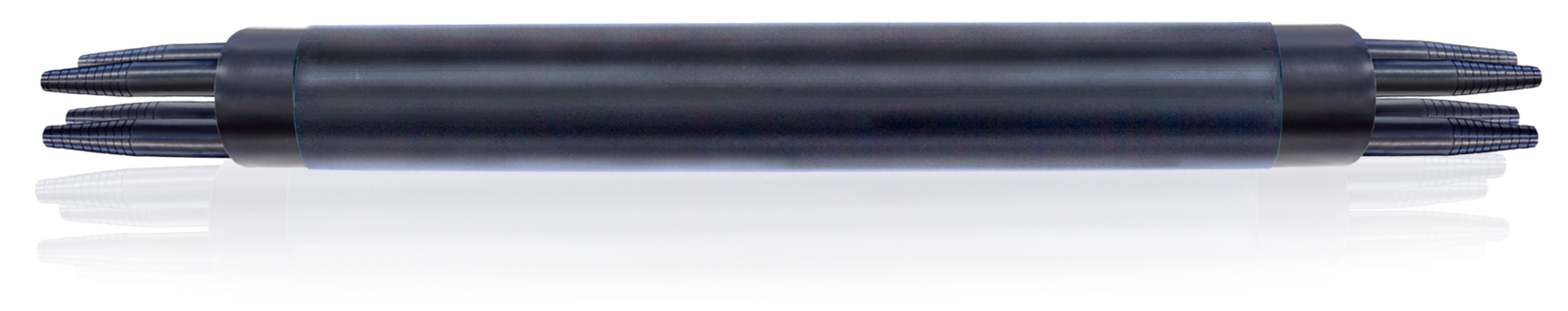

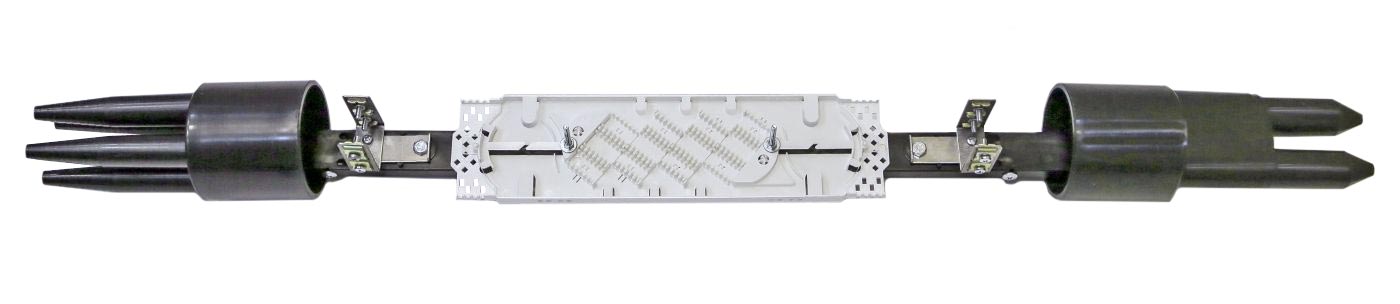

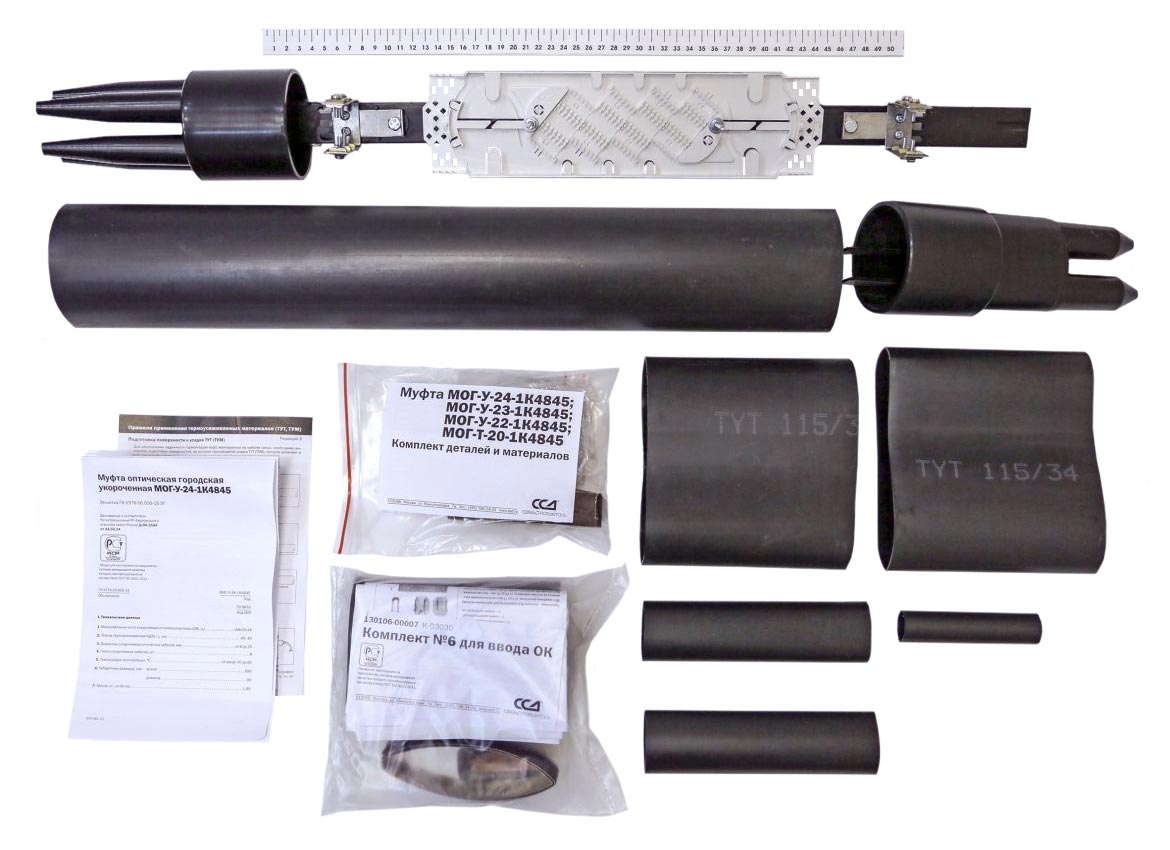

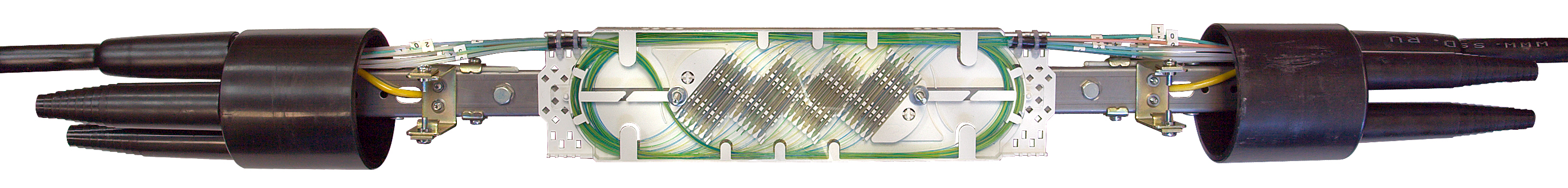

Номенклатурный номер: 130101-00049 «МОГ-У-24-1К4845» – классическая городская укороченная муфта с возможностью ввода кабеля транзитом, без разрезания. Рекомендуется для установки в колодцах кабельной канализации связи, а также в городских коллекторах. В новых колодцах укладывается на чугунные консоли, установленные на верхушках кронштейнов. В заполненных колодцах ККСр-4 и ККСр-5 может укладываться на консоли КСО-2 или КСО-3, установленные на стенах выше уровня кронштейнов, так, чтобы муфта находилась в промежутке между верхушками кронштейнов и потолком колодца. Бухты запасов кабелей при этом размещают в углах колодцев ККСр-4 и ККСр-5. В колодцах ККСС бухты запасов оптических кабелей размещают в промежутках между стенкой колодца и кабелями, лежащими на первых местах консолей. По конструкции муфта является проходной, имеет два оголовника. На одном ого-ловнике имеется овальный патрубок, из которого выходят два цилиндрических патрубка, на другом оголовнике – четыре цилиндрических патрубка. В состоянии поставки все патрубки заглушены. При необходимости муфту можно смонтировать как тупиковую, с вводом двух или четырёх кабелей с одной стороны. Муфта оснащается лотком из пластмассы. Поэтому для соединения металлических элементов кабелей дополнительно к муфте следует приобретать «Комплект для соединения ЦСЭ в МОГ-У». На пластмассовом лотке установлены два кронштейна для фиксации центральных силовых элементов кабелей. В базовый комплект муфты включены детали для герметизации вводов двух кабелей. «МОГ-У-24» монтируется в вариантах «прямая муфта с вводом двух кабелей», «разветвительная муфта» с вводом от трёх до шести кабелей и «разветвительная муфта с транзитом», то есть с вводом основного кабеля в овальный патрубок без разрезания. Для ввода в муфты дополнительных кабелей отдельно поставляются «Комплекты для ввода ОК в МОГ-С, МОГ-У, МОГ-Т». Для увеличения ёмкости муфты отдельно поставляются «Комплекты кассеты К4845» с гильзами, стяжками и маркерами. Характеристики
|
