Муфта МОГ-У-44-1К4845

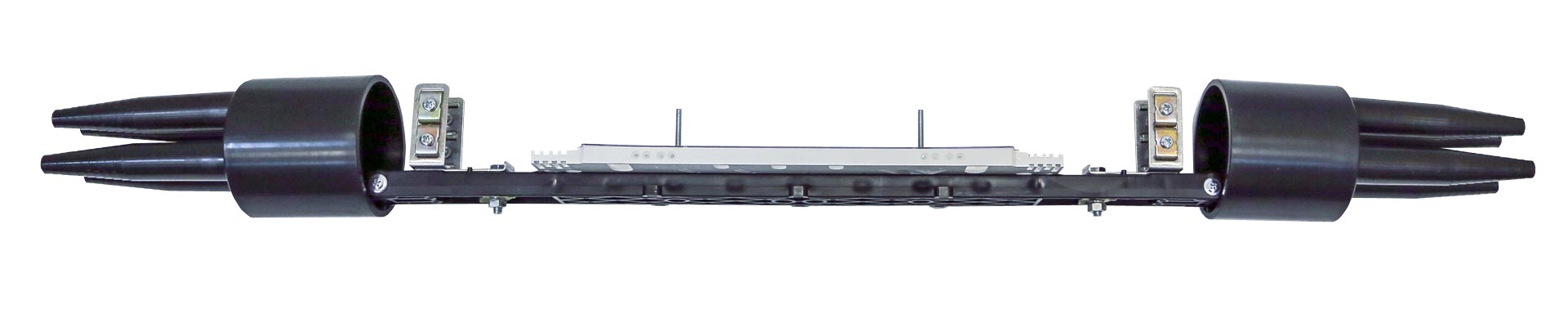

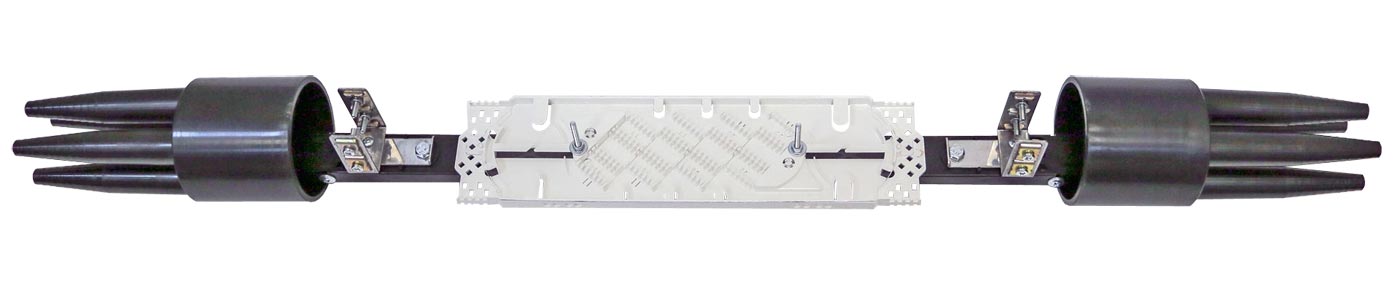

картинка Муфта МОГ-У-44-1К4845
Полное описание

Номенклатурный номер: 130101-00018

Компания «СВЯЗЬСТРОЙДЕТАЛЬ», основной российский производитель оптических муфт, продолжает производство городских укороченных оптических муфт МОГ-У. Муфты представляют собой очередное модернизированное поколение широко распространённой муфты для канализации. По конструкции МОГ-У – проходная муфта. Длина МОГ-У – 920 мм.

В муфте используются кассеты типа К48-4525 (краткое наименование К4845). Общая ёмкость муфты 144 сварки.

Особенности:

·         муфта может работать в диапазоне температур от минус 40ºС до плюс 50ºС;

·         муфта предназначена для сращивания кабелей, проложенных в кабельной канализации;

·         может устанавливаться в колодцах и городских коллекторах;

·         муфта МОГ-У – идеальный вариант для кабельной канализации, в которой нет больших колодцев, но имеется большое количество колодцев ККС-3;

·         муфта оснащается пластмассовым лотком;

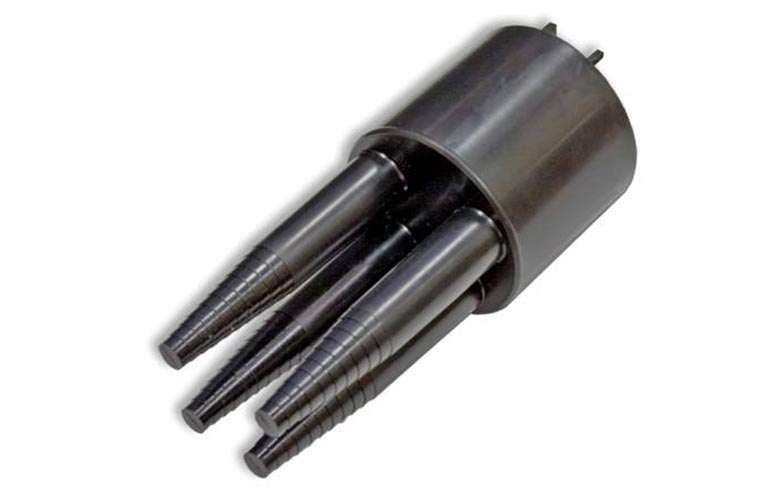

·         муфта имеет три варианта оголовников: с тремя патрубками, с четырьмя патрубками и с двумя патрубками на овальном патрубке;

·         овальный патрубок на вариантах МОГ-У-23 и МОГ-У-24 позволяет теперь вводить кабели в МОГ-У транзитом (без разрезания);

·         монтируется в вариантах «прямая муфта с вводом двух кабелей», «разветвительная муфта с вводом от трёх до восьми кабелей», «разветвительная муфта с транзитом основного кабеля и с выходом от двух до четырёх ответвляющихся кабелей»;

·         корпус муфты и вводы кабелей герметизируются трубками ТУТ с подклеивающим слоем;

·         если в муфте имеется овальный патрубок, то в её базовый комплект включается транзитный ввод – «Комплект для ввода ОК №6»;

·         муфты поставляются с одной кассетой К4845 и комплектами трубок ТУТ для ввода двух кабелей;

·         для ввода в муфты более двух кабелей отдельно поставляются «Комплекты для ввода ОК в МОГ-С, МОГ-У, МОГ-Т»;

·         для соединения ЦСЭ в виде стальных тросов дополнительно поставляются «Комплекты для соединения ЦСЭ в МОГ-У»;

·         для увеличения ёмкости муфты отдельно поставляются «Комплекты кассеты К4845» с гильзами, стяжками и маркерами;

·         в новых колодцах муфты МОГ-У устанавливают на чугунные консоли типа ККЧ, закрепляемые на верхушках кронштейнов колодцев;

·         в заполненных колодцах муфты размещают на консолях КСО под потолком в соответствии с рекомендациями МГТС от 2009 года;

·         для организации рабочего места для монтажа отдельно поставляются комплекты монтажных кронштейнов и струбцины;

·         имеются инструкции по монтажу, как самой оптической муфты, так и кассеты типа К4845.



Характеристики

Тип муфты

Проходная

Максимальное кол-во кассет

К48-4525 - 3 шт.

Ёмкость муфты

К48-4525 - 144 ОВ

Температура эксплуатации, °С

от -40 до +70

Относительная влажность, %

до 100

Усилие сдавливания, кН/100мм.

10

Ударопрочность, Дж

10

Диаметр, мм

90

Длина, мм

920

Масса, кг

2,2



Комплектация

Корпус муфты с 2 оголовниками (4+4)

1 компл.

Кассета К48-4525 с крышкой

1 шт.

Трубки для корпуса ТУТ 115/35

2 шт.

Трубки для вводов ОК ТУТ 33/8

2 шт.

Для продольной герметизации ТУТ 19/5

1 шт.

Стяжки

10 шт.

Маркеры 0-9

1 лист

Гильзы ССД КДЗС 4525

50 шт.

Пинцет

1 шт.

Шкурка шлифовальная

1 шт.

Силикагель

1 компл.
