Муфта МТОК-К6108-1КТ3645-К

Полное описание

Номенклатурный номер: 130103-00041

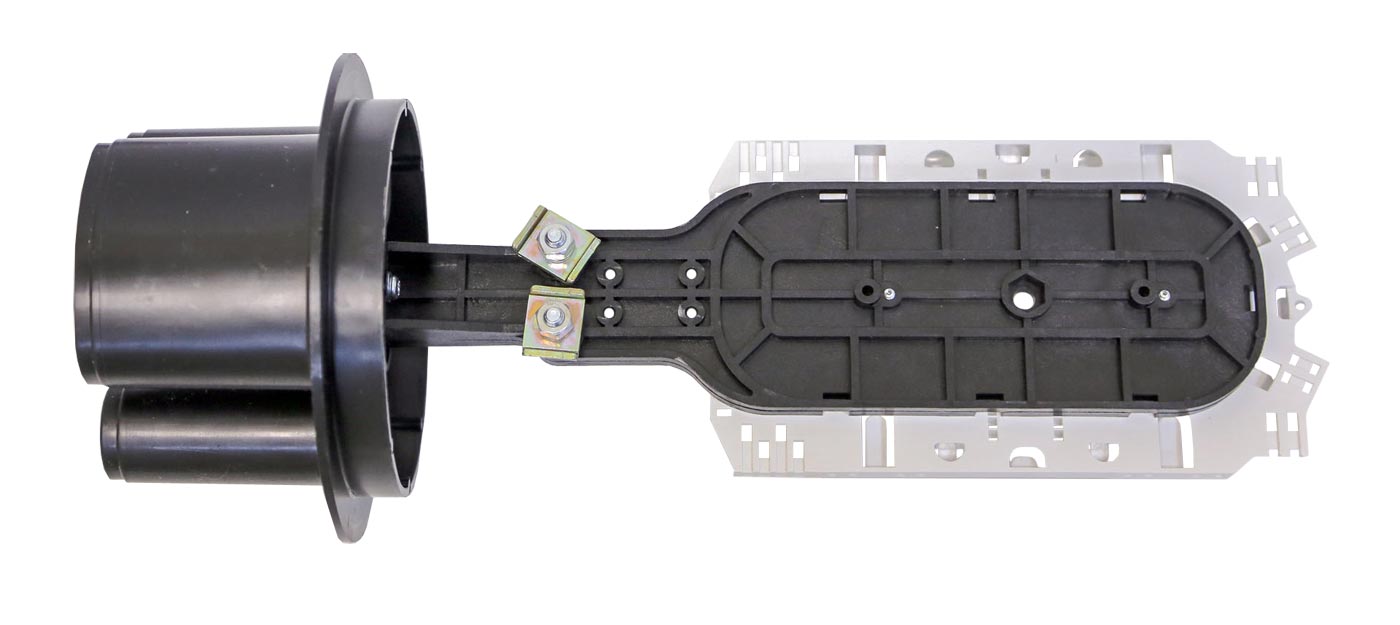

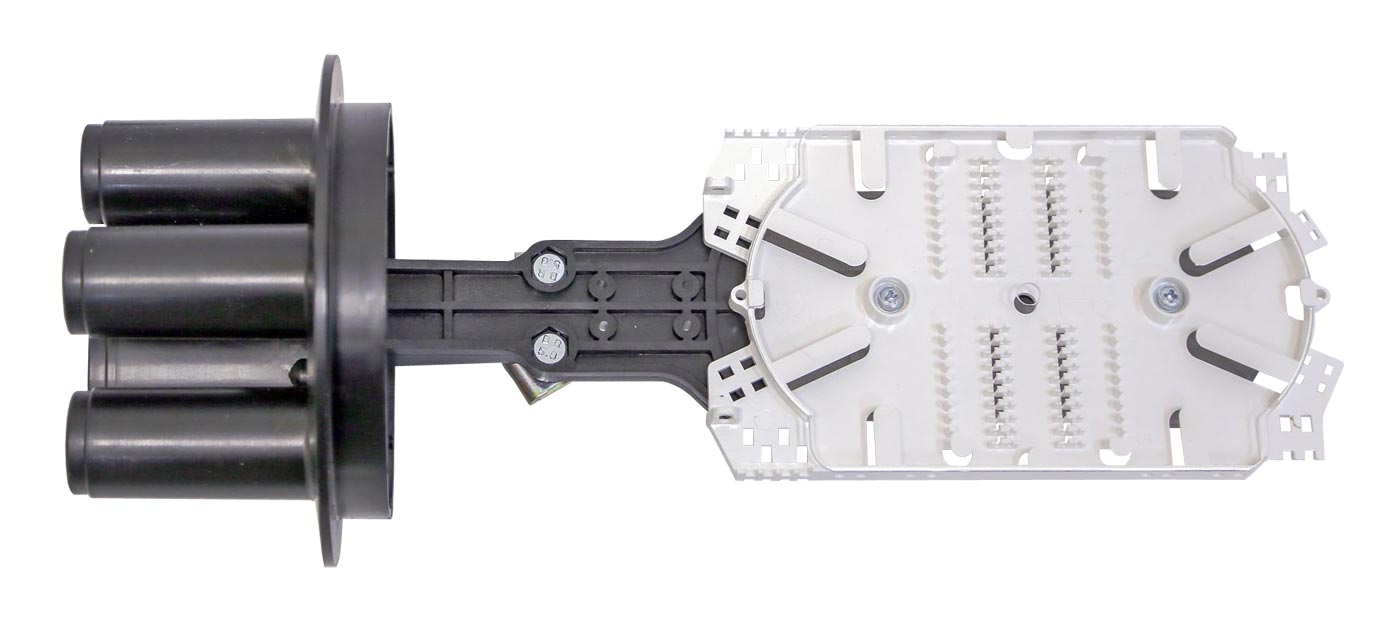

Тупиковая муфта МТОК-К6 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

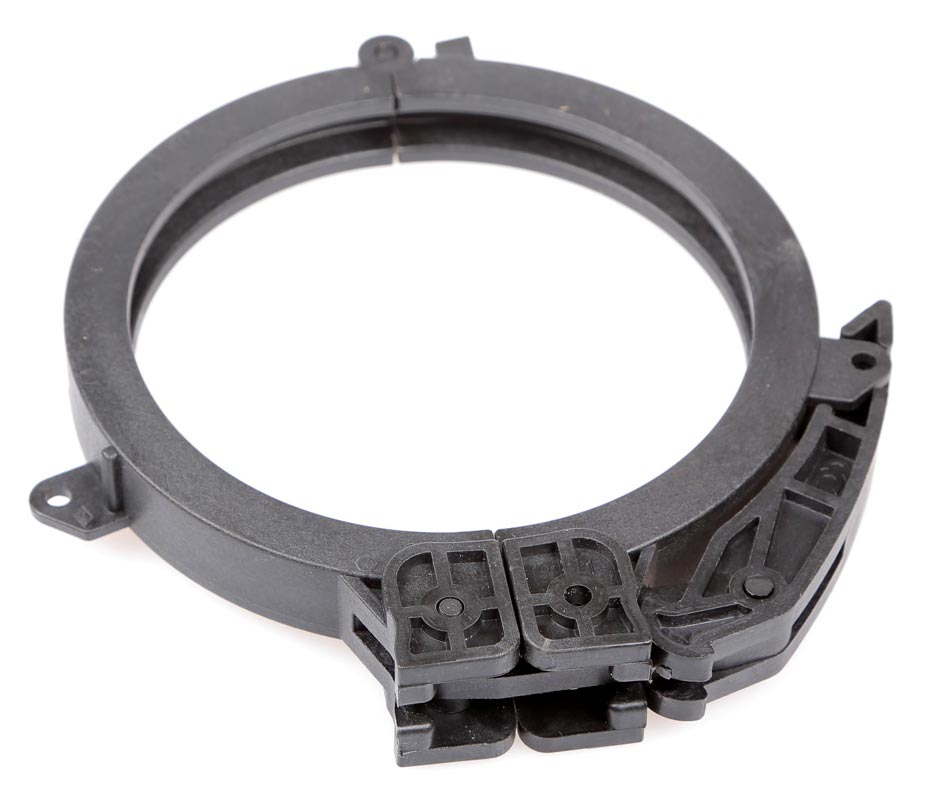

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

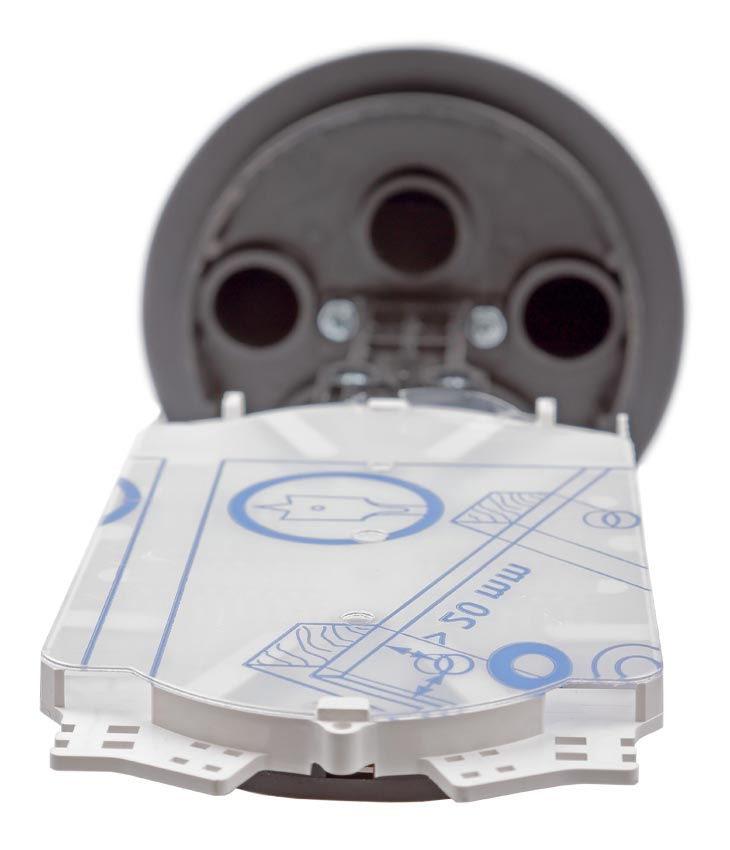

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 8 ОК.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Характеристики

Кол-во сварных соединений:

- без транзитной петли

108

- с транзитной петлей

72

Тип кассет

КТ-3645

Макс. кол-во кассет:

- без транзитной петли ОМ

3

- с транзитной петлей ОМ

2

Кол-во вводов:

- круглый, до 16 мм

3

- овальный/до 25 мм/транзит

2/1

Герметизация корпуса

Хомут

Герметизация вводов

Спецвводы

Температура эксплуатации, ºС

от -60 до +70

Габаритные размеры:

- длинна, мм

378

- диаметр, мм

188

Масса, кг

1.3


Комплектация

Корпус (оголовник, кожух, хомут, кронштейн)

1 шт.

Кассета КТ-3645 с крышкой

1 шт.

Гильзы КДЗС 4525

40 шт.

Комплект маркеров и стяжек

1 шт.

Силикагель (пакет)

1 шт.
