Основные характеристики
Категория (TIA/EIA): 5e
Количество пар: 4

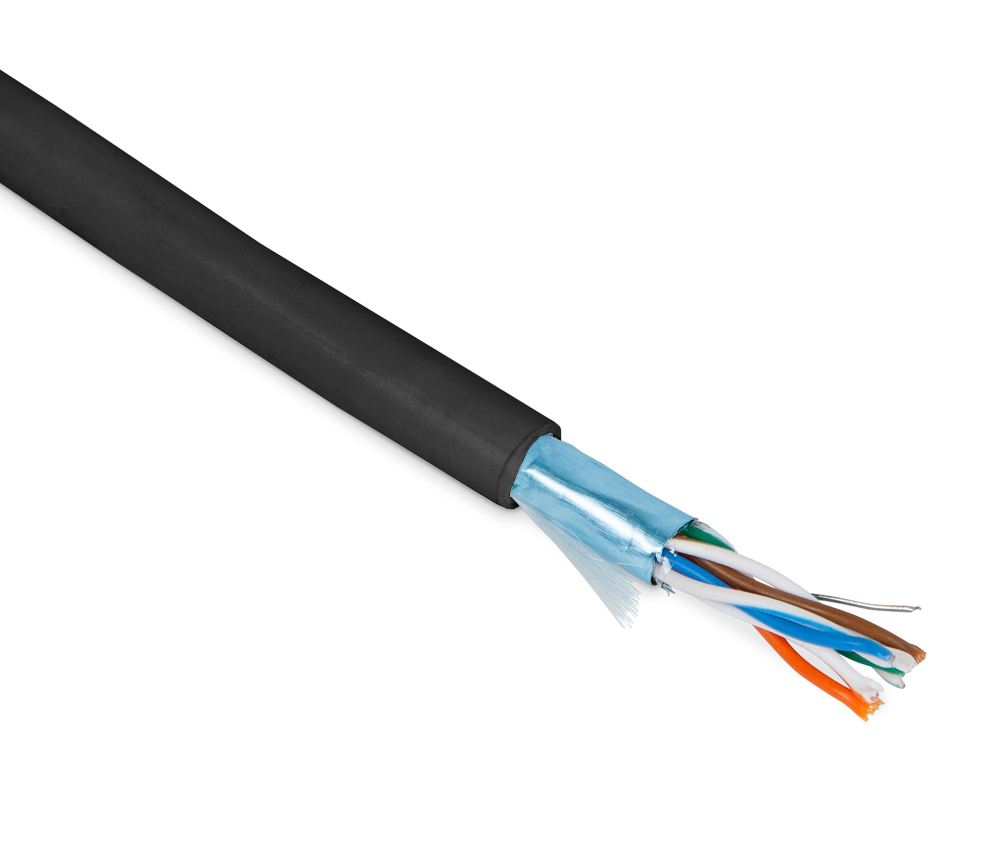

Конструкция кабеля: F/UTP

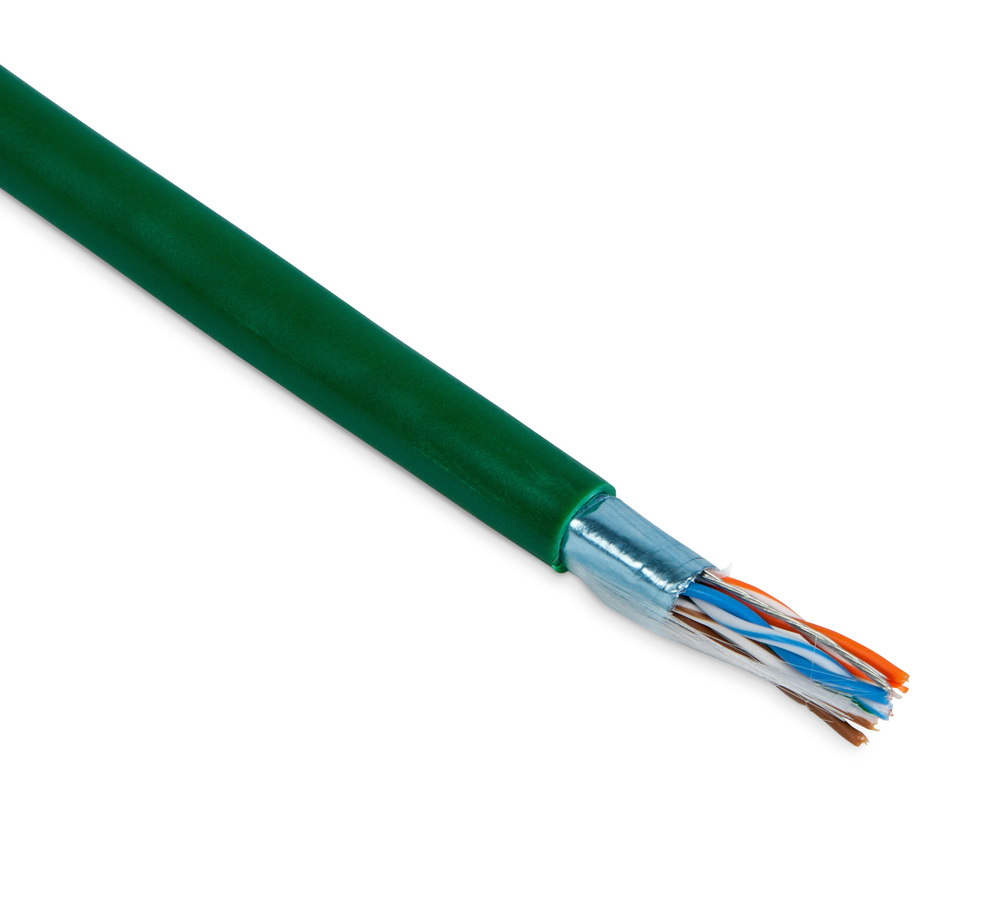

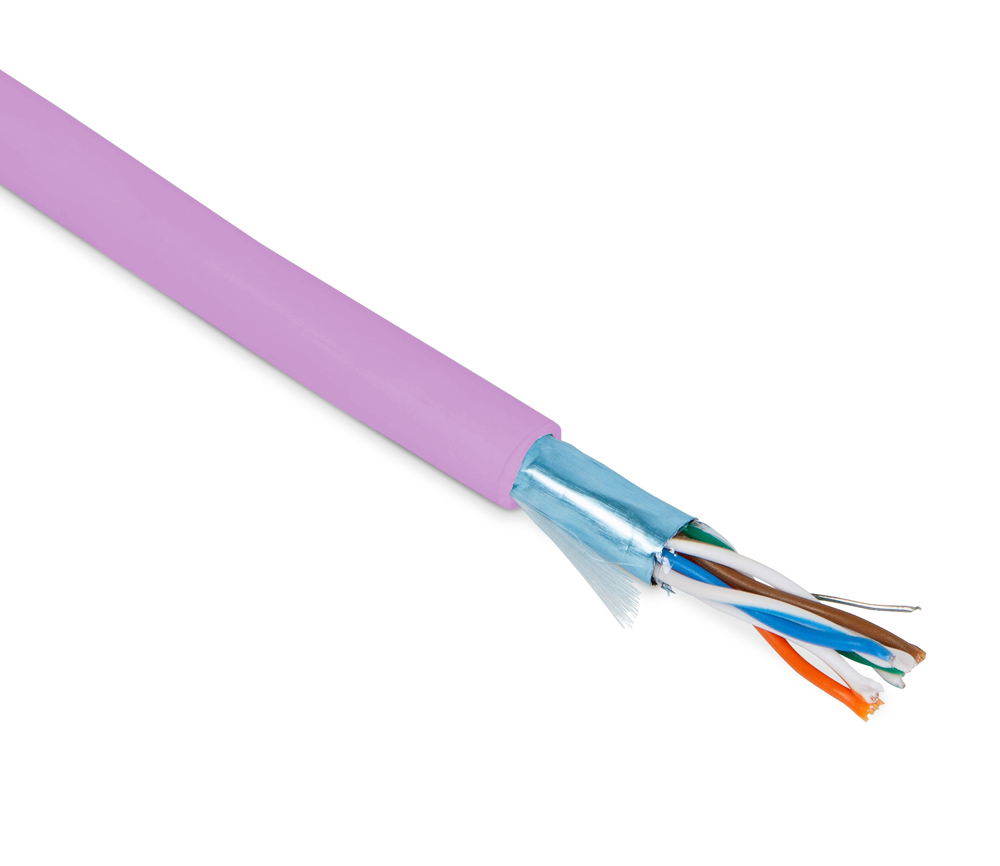

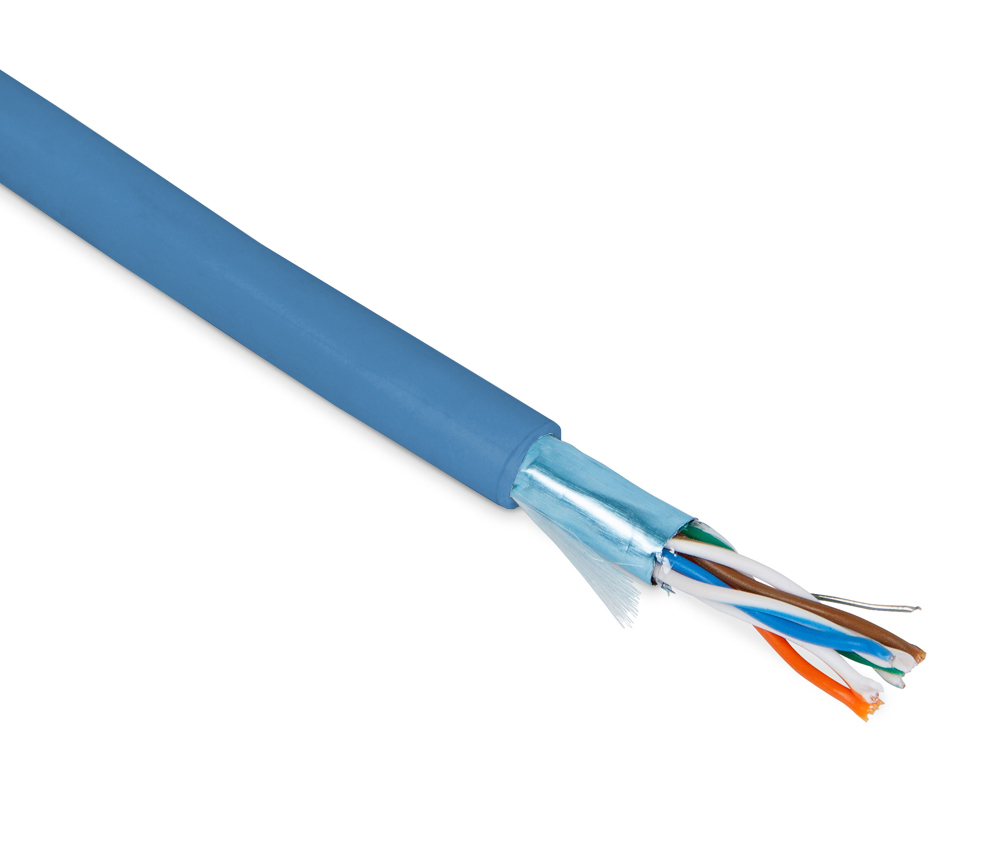

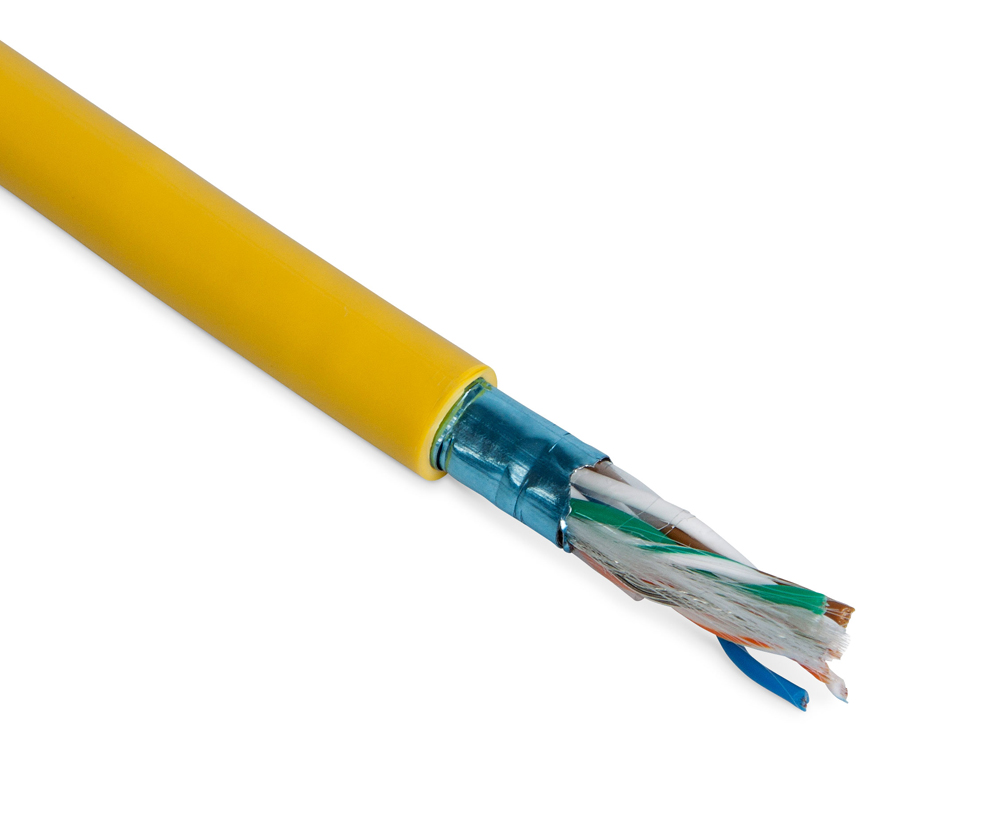

Цвет: серый, черный, белый, оранжевый, красный, синий, желтый, зеленый, розовый
Среда эксплуатации: внутри помещений (indoor)
Внешний диаметр: 5.4 мм
Общий экран: алюминизированная полиэстерная пленка
Температура эксплуатации: -20 °C ... +75 °C
Скрепляющая обмотка: полиэстерная лента, спиральная намотка
Оболочка
Материал внешней оболочки: PVC (поливинилхлорид)
Толщина оболочки: 0.4 мм
Проводник
Конструкция проводников: многопроволочная (stranded)
Калибр AWG: 26 AWG
Номинальный диаметр проводника: 0,48 мм
Сечение проводника: 0,142 кв. мм
Число и диаметр проволок проводника: 7 х 0,16 мм
Материал проводников: электролитическая медь
Изоляция проводников: полиэтилен высокой плотности (HDPE)
Диаметр проводника в изоляции: 0.92 мм
Предельное отклонение по диаметру проводника в изоляции: 0,02 мм
Стандарты
Пожаробезопасность NEC: CM, CMG, CMX - общего назначения
Пожаробезопасность UL: UL 1581,UL 444
Соответствие стандартам ANSI/TIA/EIA: ANSI/TIA/EIA-568-С.2
Габариты и вес
Масса 1 км кабеля: 33 кг

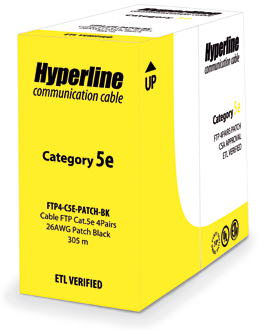

Длина кабеля в упаковке: 305 м
Экран
Материал дренажного провода: медь луженая (TC)
Диаметр дренажного провода: 0.38 мм
Конструкция дренажного провода: многопроволочная (stranded)
Эксплуатационные характеристики
Допустимое растягивающее усилие (монтаж): 80 Н
Допустимое растягивающее усилие (эксплуатация): 80 Н
Минимальный радиус изгиба: 8 / 4 наружных диаметров (монтаж/экспл.)
Температура хранения: -20 °C ... +50 °C
Дополнительные характеристик
Предельное отклонение по внешнему диаметру: 0,2 мм
Бронирование: без брони
Электрические характеристики
Диапазон частот: 1-100 МГц
Волновое сопротивление (при 100 МГц): 100 ±15 Ом
Электр. сопротивление жилы (при 20 °С), не более: 145 Ом/км
Омическая асимметрия жил в паре (макс.): 2 %
Сопротивление изоляции жил (мин.): 5 ГОм·км
Испытательное напряжение (пост. ток): 700 В/1 мин
Электрическая емкость рабочей пары (макс.): 56 пФ/м
Скорость распространения сигнала (мин.): 68 %
Асимметрия задержки сигнала (макс.): 35 нс/100 м
Упаковка
Высота упаковки: 210 мм
Ширина упаковки: 405 мм
Глубина упаковки: 405 мм
